【CUDA 基础】1.1 异构计算与CUDA

Abstract: 介绍异构计算和CUDA概述,完成GPU输出Hello world!
Keywords: 异构计算,CUDA

异构计算与CUDA

异构计算

异构计算,首先必须了解什么是异构,不同的计算机架构就是异构,上文书我们讲过计算机架构了,就是为了引出异构的概念,按照指令集划分或者按照内存结构划分,但是我觉得只要两片CPU型号不一样就应该叫异构(这个想法先保留,对错不确定)。
GPU本来的任务是做图形图像的,也就是把数据处理成图形图像,图像有个特点就是并行度很高,基本上一定距离意外的像素点之间的计算是独立的,所以属于并行任务。
GPU之前是不可编程的,或者说不对用户开放的,人家本来是做图形计算控制显示器的,虽然对用户不可编程,但是你只要把硬件卖给了我,就由不得你了,然后就有hacker开始想办法给GPU编程,来帮助他们完成规模较大的运算,于是他们研究着色语言或者图形处理原语来和GPU对话。后来黄老板发现了这个是个新的功能啊,然后就让人开发了一套平台,CUDA,然后深度学习火了,顺带着,CUDA也火到爆炸。
刚刚最新消息,英伟达新版本GPU架构会被命名为Turing,一丝欣慰,发自内心深处地敬那些为世界进步做出了杰出贡献的人们,他们是人类未来的希望。

x86 CPU+GPU的这种异构应该是最常见的,也有CPU+FPGA,CPU+DSP等各种各样的组合,CPU+GPU在每个笔记本或者台式机上都能找到。当然超级计算机大部分也采用异构计算的方式来提高吞吐量。
异构架构虽然比传统的同构架构运算量更大,但是其应用复杂度更高,因为要在两个设备上进行计算,控制,传输,这些都需要人为干预,而同构的架构下,硬件部分自己完成控制,不需要人为设计。

异构架构

举一个我用的工作站的构成,我使用的是一台 intel i7-4790 CPU加上两台Titan x GPU构成的工作站,GPU插在主板的PCIe卡口上,运行程序的时候,CPU像是一个控制者,指挥两台Titan完成工作后进行汇总,和下一步工作安排,所以CPU我们可以把它看做一个指挥者,主机端,host,而完成大量计算的GPU是我们的计算设备,device。

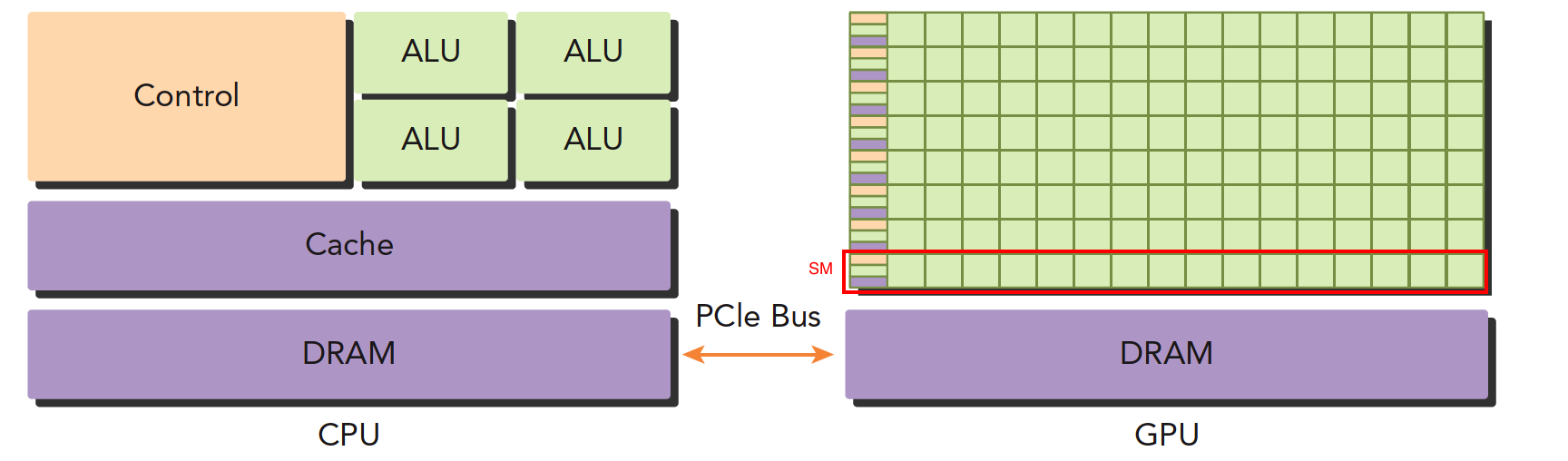

上面这张图能大致反应CPU和GPU的架构不同。

  • 左图:一个四核CPU一般有四个ALU,ALU是完成逻辑计算的核心,也是我们平时说四核八核的核,控制单元,缓存也在片上,DRAM是内存,一般不在片上,CPU通过总线访问内存。
  • 右图:GPU,绿色小方块是ALU,我们注意红色框内的部分SM,这一组ALU公用一个Control单元和Cache,这个部分相当于一个完整的多核CPU,但是不同的是ALU多了,control部分变小,可见计算能力提升了,控制能力减弱了,所以对于控制(逻辑)复杂的程序,一个GPU的SM是没办法和CPU比较的,但是对了逻辑简单,数据量大的任务,GPU更搞笑,并且,注意,一个GPU有好多个SM,而且越来越多。

CPU和GPU之间通过PCIe总线连接,用于传递指令和数据,这部分也是后面要讨论的性能瓶颈之一。
一个异构应用包含两种以上架构,所以代码也包括不止一部分:

  • 主机代码
  • 设备代码

主机代码在主机端运行,被编译成主机架构的机器码,设备端的在设备上执行,被编译成设备架构的机器码,所以主机端的机器码和设备端的机器码是隔离的,自己执行自己的,没办法交换执行。
主机端代码主要是控制设备,完成数据传输等控制类工作,设备端主要的任务就是计算。
因为当没有GPU的时候CPU也能完成这些计算,只是速度会慢很多,所以可以把GPU看成CPU的一个加速设备。
NVIDIA目前的计算平台(不是架构)有:

  • Tegra
  • Geforce
  • Quadro
  • Tesla

每个平太针对不同的应用场景,比如Tegra用于嵌入式,Geforce是我们平时打游戏用到,Tesla是我们昨天租的那台腾讯云的,主要用于计算。

上面是根据应用场景分类的几种平台。

衡量GPU计算能力的主要靠下面两种容量特征:

  • CUDA核心数量(越多越好)
  • 内存大小(越大越好)

相应的也有计算能力的性能指标:

  • 峰值计算能力
  • 内存带宽

nvidia自己有一套描述GPU计算能力的代码,其名字就是“计算能力”,主要区分不同的架构,早其架构的计算能力不一定比新架构的计算能力强

计算能力 架构名
1.x Tesla
2.x Fermi
3.x Kepler
4.x Maxwell
5.x Pascal
6.x Volta

这里的Tesla架构,与上面的Tesla平台不同,不要混淆,一个是平台名字,一个是架构名字

范例

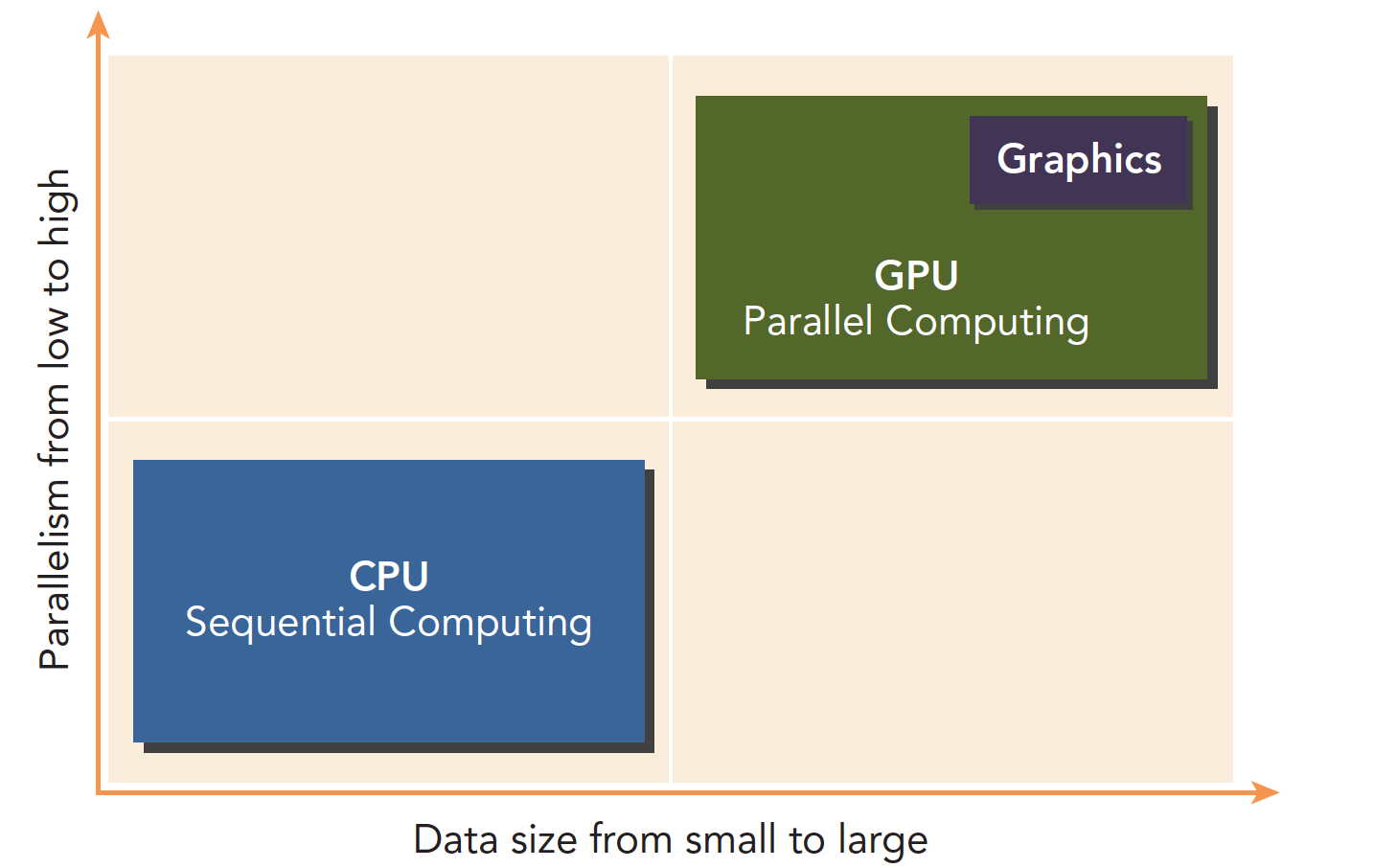

CPU和GPU相互配合,各有所长,各有所短,不能说GPU就是比CPU强这种幼稚的话:

低并行逻辑复杂的程序适合用CPU
高并行逻辑简单的大数据计算适合GPU

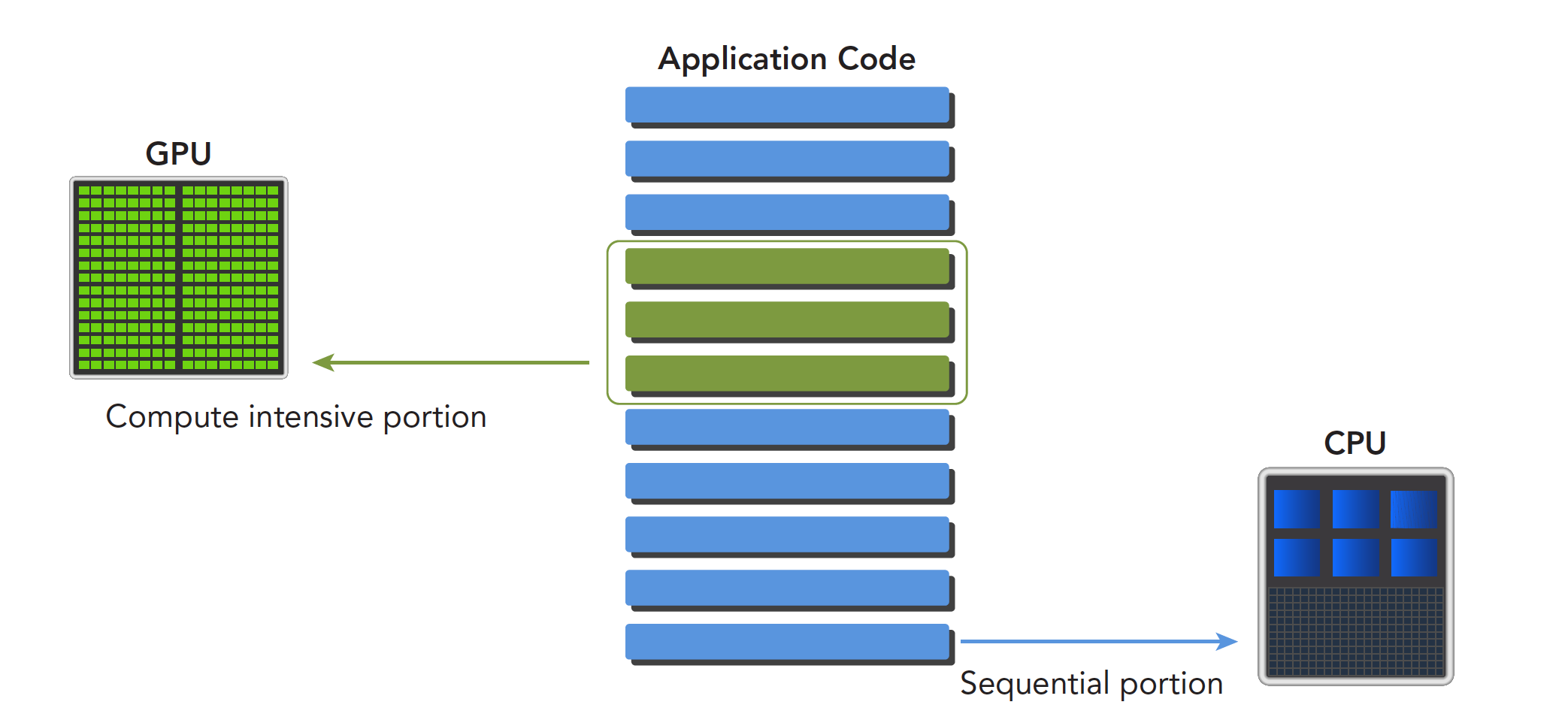

一个程序可以进行如下分解,串行部分和并行不分:

CPU和GPU线程的区别:

  1. CPU线程是重量级实体,操作系统交替执行线程,线程上下文切换花销很大
  2. GPU线程是轻量级的,GPU应用一般包含成千上万的线程,多数在排队状态,线程之间切换基本没有开销。
  3. CPU的核被设计用来尽可能减少一个或两个线程运行时间的延迟,而GPU核则是大量线程,最大幅度提高吞吐量

CUDA:一种异构计算平台

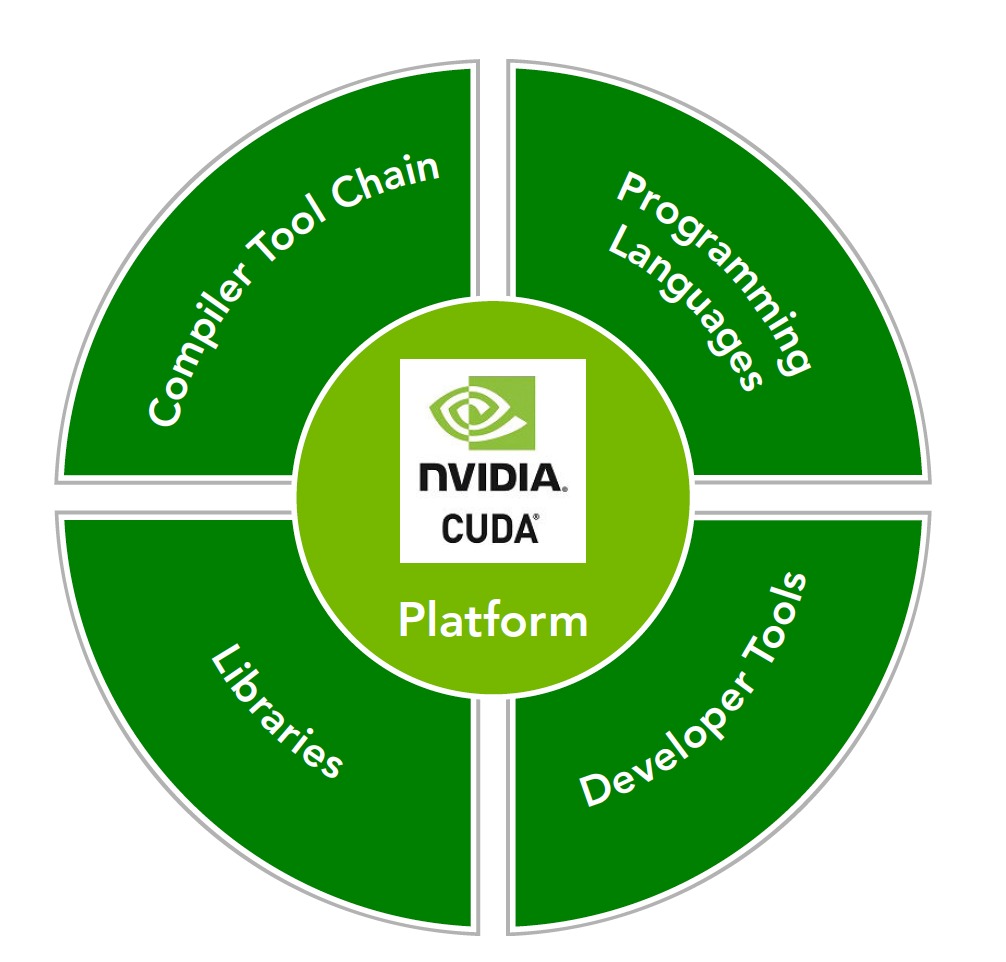

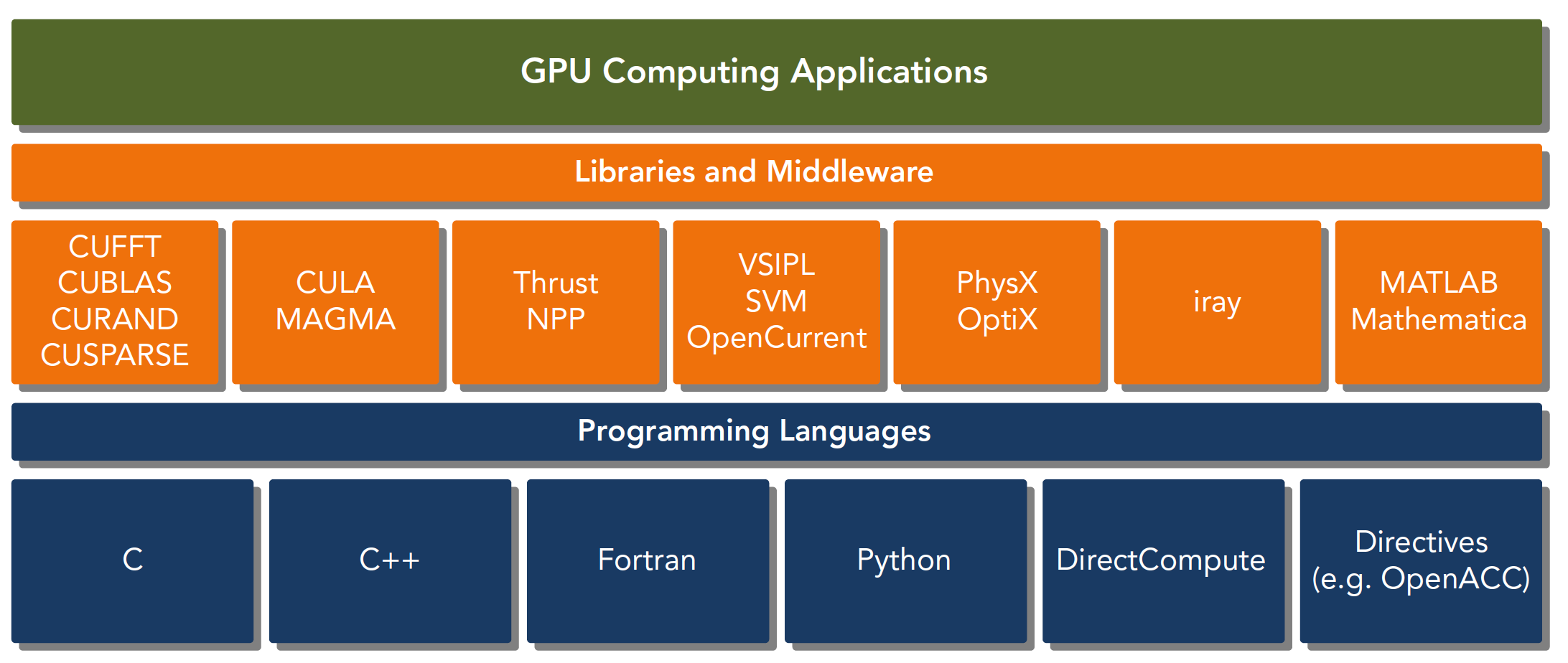

CUDA平台不是单单指软件或者硬件,而是建立在Nvidia GPU上的一整套平台,并扩展出多语言支持

CUDA C 是标准ANSI C语言的扩展,扩展出一些语法和关键字来编写设备端代码,而且CUDA库本身提供了大量API来操作设备完成计算。

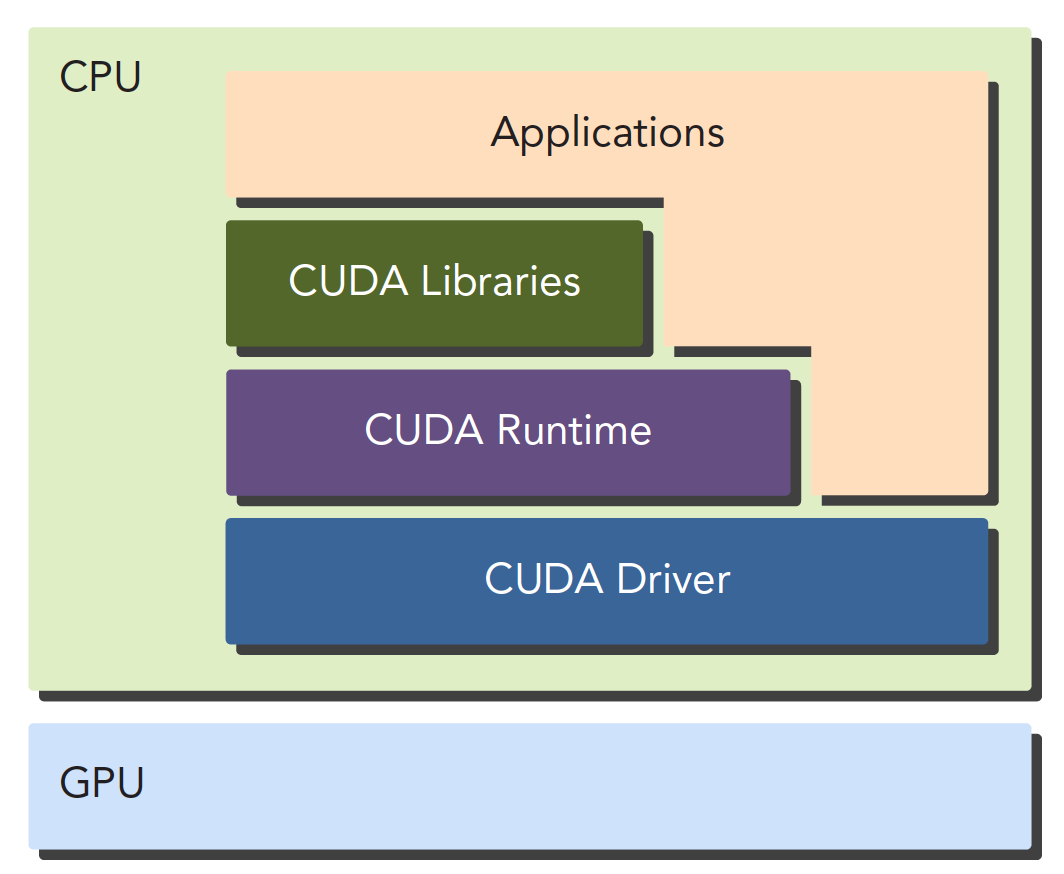

对于API也有两种不同的层次,一种相对交高层,一种相对底层。

  • CUDA驱动API
  • CUDA运行时API

驱动API是低级的API,使用相对困难,运行时API是高级API使用简单,其实现基于驱动API。
这两种API是互斥的,也就是你只能用一个,两者之间的函数不可以混合调用,只能用其中的一个库。

一个CUDA应用通常可以分解为两部分,

  • CPU 主机端代码
  • GPU 设备端代码

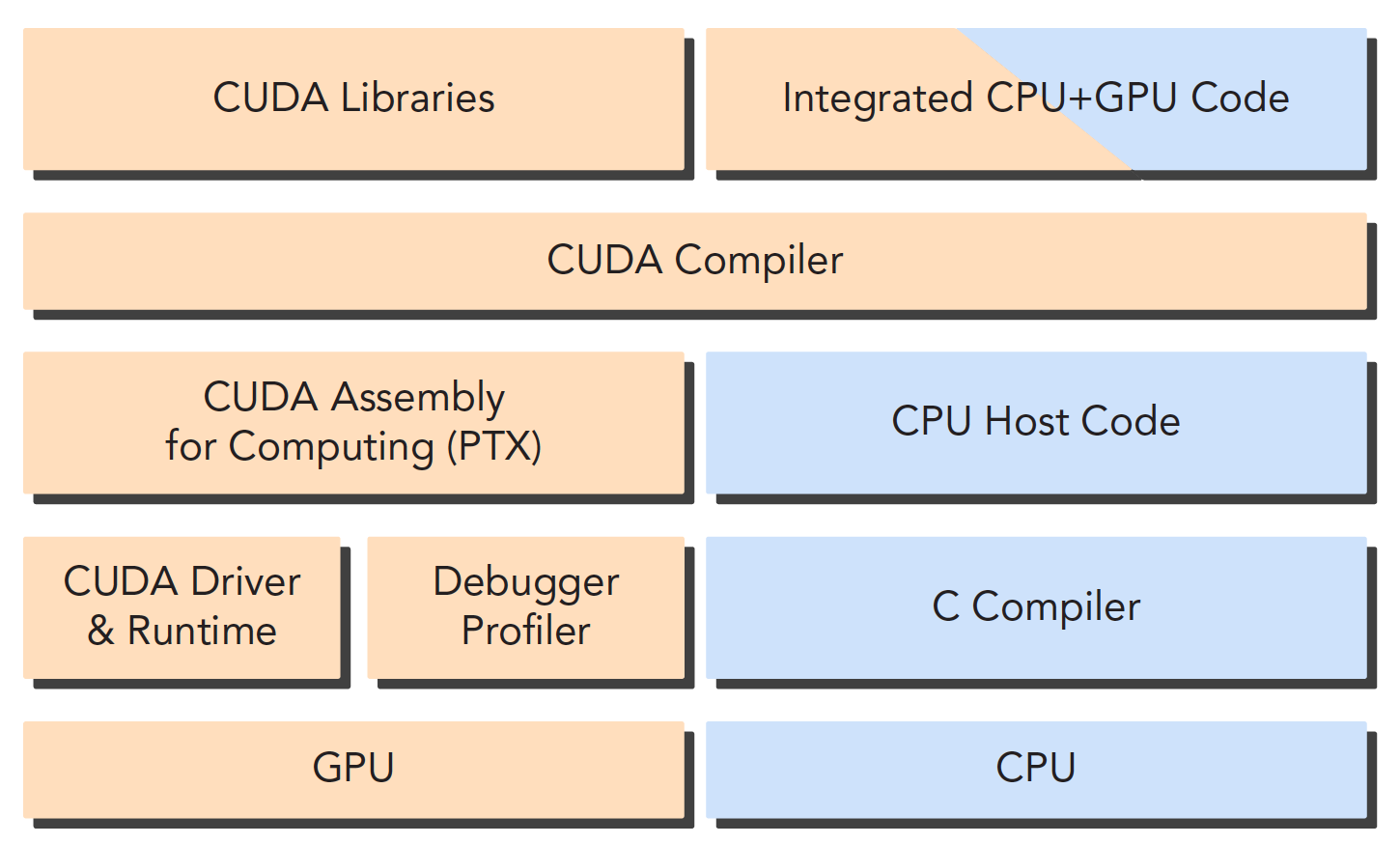

CUDA nvcc编译器会自动分离你代码里面的不同部分,如图中主机代码用C写成,使用本地的C语言编译器编译,设备端代码,也就是核函数,用CUDA C编写,通过nvcc编译,链接阶段,在内核程序调用或者明显的GPU设备操作时,添加运行时库。

注意:核函数是我们后面主要接触的一段代码,就是设备上执行的程序段

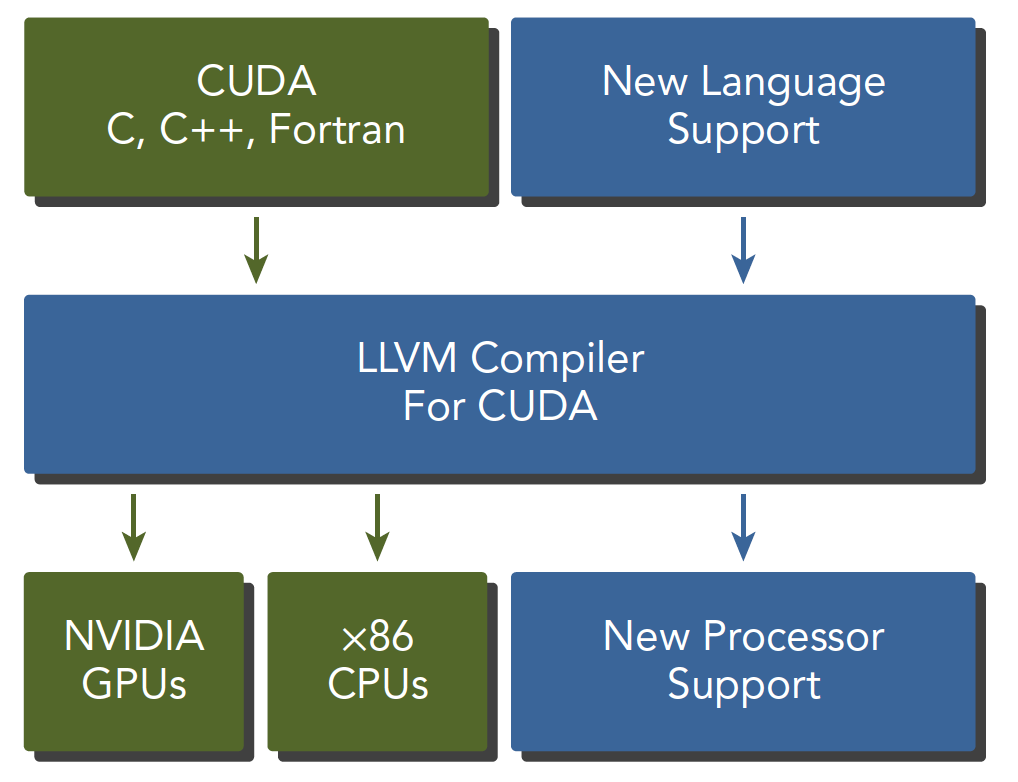

nvcc 是从LLVM开源编译系统为基础开发的。

CUDA工具箱提供编译器,数学库,调试优化等工具,当然CUDA的文档是相当完善的,可以去查阅,当然在我们基本了解基础结构的情况下,直接上来看文档会变得机械化。

“Hello World!”

Hello World是所有程序初学者都非常喜欢的,之前GPU是不能printf的,我当时就很懵,GPU是个做显示的设备,为啥不能输出,后来就可以直接在CUDA核里面打印信息了,我们写下面程序

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
/*
*hello_world.cu
*/
#include<stdio.h>
__global__ void hello_world(void)
{
printf("GPU: Hello world!\n");
}
int main(int argc,char **argv)
{
printf("CPU: Hello world!\n");
hello_world<<<1,10>>>();
cudaDeviceReset();//if no this line ,it can not output hello world from gpu
return 0;
}

完整代码可以从以下项目中clone:

https://github.com/Tony-Tan/CUDA_Freshman

简单介绍其中几个关键字

1
__global__

是告诉编译器这个是个可以在设备上执行的核函数

1
hello_world<<<1,10>>>();

这句话C语言中没有’<<<>>>’是对设备进行配置的参数,也是CUDA扩展出来的部分。

1
cudaDeviceReset();

这句话如果没有,则不能正常的运行,因为这句话包含了隐式同步,GPU和CPU执行程序是异步的,核函数调用后成立刻会到主机线程继续,而不管GPU端核函数是否执行完毕,所以上面的程序就是GPU刚开始执行,CPU已经退出程序了,所以我们要等GPU执行完了,再退出主机线程。
一般CUDA程序分成下面这些步骤:

  1. 分配GPU内存
  2. 拷贝内存到设备
  3. 调用CUDA内核函数来执行计算
  4. 把计算完成数据拷贝回主机端
  5. 内存销毁

上面的hello world只到第三步,没有内存交换。

CUDA C难么?

CPU与GPU的编程主要区别在于对GPU架构的熟悉程度,理解机器的结构是对编程效率影响非常大的一部分,了解你的机器,才能写出更优美的代码,而目前计算设备的架构决定了局部性将会严重影响效率。
数据局部性分两种

  • 空间局部性
  • 时间局部性

这个两个性质告诉我们,当一个数据被使用,其附近的数据将会很快被使用,当一个数据刚被使用,则随着时间继续其被再次使用的可能性降低,数据可能被重复使用。

CUDA中有两个模型是决定性能的:

  • 内存层次结构
  • 线程层次结构

CUDA C写核函数的时候我们只写一小段串行代码,但是这段代码被成千上万的线程执行,所有线程执行的代码都是相同的,CUDA编程模型提供了一个层次化的组织线程,直接影响GPU上的执行顺序。

CUDA抽象了硬件实现:

  1. 线程组的层次结构
  2. 内存的层次结构
  3. 障碍同步

这些都是我们后面要研究的,线程,内存是主要研究的对象,我们能用到的工具相当丰富,NVIDIA为我们提供了:

  • Nvidia Nsight集成开发环境
  • CUDA-GDB 命令行调试器
  • 性能分析可视化工具
  • CUDA-MEMCHECK工具
  • GPU设备管理工具

总结

本文从总体上粗略的介绍了CUDA这种高效的异构计算平台,并且概括了我们的将要遇到的苦难和使用到的工具,当我们学会的CUDA,那么编写高效异构计算就会像我们写串行程序一样流畅。
祝大家新年快乐。
