【CUDA 基础】6.3 重叠内核执行和数据传输

Abstract: 本文介绍如何利用流的重叠来隐藏主机到设备的数据传输延迟
Keywords: 深度优先,广度优先

重叠内核执行和数据传输

前面一节我们主要研究多个内核在不同流中的不同行为,主要使用的工具是NVVP,NVVP是可视化的非常实用的工具,值得大家深入研究一下。
Fermi架构和Kepler架构下有两个复制引擎队列,也就是数据传输队列,一个从设备到主机,一个从主机到设备。所以读取和写入是不经过同一条队列的,这样的好处就是这两个操作可以重叠完成了,注意,只有方向不同的时候才能数据操作。同向的时候不能进行此操作。
应用程序中,还需要检查数据传输和内核执行之间的关系,分为以下两种:

  • 如果内核使用数据A,那么对A进行数据传输必须要安排在内核启动之前,且必须在同一个流中
  • 如果内核完全不使用数据A,那么内核执行和数据传输可以位于不同的流中重叠执行。

第二种情况就是重叠内核执行和数据传输的基本做法,当数据传输和内核执行被分配到不同的流中时,CUDA执行的时候默认这是安全的,也就是程序编写者要保证他们之间的依赖关系。
但是第一种情况也可以进行重叠,只要对核函数进行一定的分割,我们用向量加法来完成本文的研究。

使用深度优先调度重叠

向量加法的内核我们很熟悉了

1
2
3
4
5
6
7
8
9
10
__global__ void sumArraysGPU(float*a,float*b,float*res,int N)
{
int idx=blockIdx.x*blockDim.x+threadIdx.x;
if(idx < N)
//for delay
{
for(int j=0;j<N_REPEAT;j++)
res[idx]=a[idx]+b[idx];
}
}

我们这一章的重点都不是在核函数上,所以,我们使用这种非常简单的内核函数。但是不同的是,我们使用N_REPEAT进行多次冗余计算,原因是为了延长线程的执行时间,方便nvvp捕捉运行数据。
向量加法的过程是:

  1. 两个输入向量从主机传入内核
  2. 内核运算,计算加法结果
  3. 将结果(一个向量)从设备回传到主机

由于这个问题就是一个一步问题,我们没办法让内核和数据传输重叠,因为内核需要全部的数据,但是,我们如果思考一下,向量加法之所以能够并发执行,因为每一位都互不干扰,那么我们可以把向量分块,然后每一个块都是一个上面的过程,并且A块中的数据只用于A块的内核,而跟B,C,D内核没有关系,于是我们来把整个过程分成 N_SEGMENT 份,也就是 N_SEGMENT 个流分别执行,在主机代码中流的使用如下:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
cudaStream_t stream[N_SEGMENT];
for(int i=0;i<N_SEGMENT;i++)
{
CHECK(cudaStreamCreate(&stream[i]));
}
cudaEvent_t start,stop;
cudaEventCreate(&start);
cudaEventCreate(&stop);
cudaEventRecord(start,0);
for(int i=0;i<N_SEGMENT;i++)
{
int ioffset=i*iElem;
CHECK(cudaMemcpyAsync(&a_d[ioffset],&a_h[ioffset],nByte/N_SEGMENT,cudaMemcpyHostToDevice,stream[i]));
CHECK(cudaMemcpyAsync(&b_d[ioffset],&b_h[ioffset],nByte/N_SEGMENT,cudaMemcpyHostToDevice,stream[i]));
sumArraysGPU<<<grid,block,0,stream[i]>>>(&a_d[ioffset],&b_d[ioffset],&res_d[ioffset],iElem);
CHECK(cudaMemcpyAsync(&res_from_gpu_h[ioffset],&res_d[ioffset],nByte/N_SEGMENT,cudaMemcpyDeviceToHost,stream[i]));
}
//timer
CHECK(cudaEventRecord(stop, 0));
CHECK(cudaEventSynchronize(stop));

其中和前面唯一有区别的就是

1
2
3
4
5
6
7
8
for(int i=0;i<N_SEGMENT;i++)
{
int ioffset=i*iElem;
CHECK(cudaMemcpyAsync(&a_d[ioffset],&a_h[ioffset],nByte/N_SEGMENT,cudaMemcpyHostToDevice,stream[i]));
CHECK(cudaMemcpyAsync(&b_d[ioffset],&b_h[ioffset],nByte/N_SEGMENT,cudaMemcpyHostToDevice,stream[i]));
sumArraysGPU<<<grid,block,0,stream[i]>>>(&a_d[ioffset],&b_d[ioffset],&res_d[ioffset],iElem);
CHECK(cudaMemcpyAsync(&res_from_gpu_h[ioffset],&res_d[ioffset],nByte/N_SEGMENT,cudaMemcpyDeviceToHost,stream[i]));
}

数据传输使用异步方式,注意异步处理的数据要声明称为固定内存,不能是分页的,如果是分页的可能会出现未知错误。

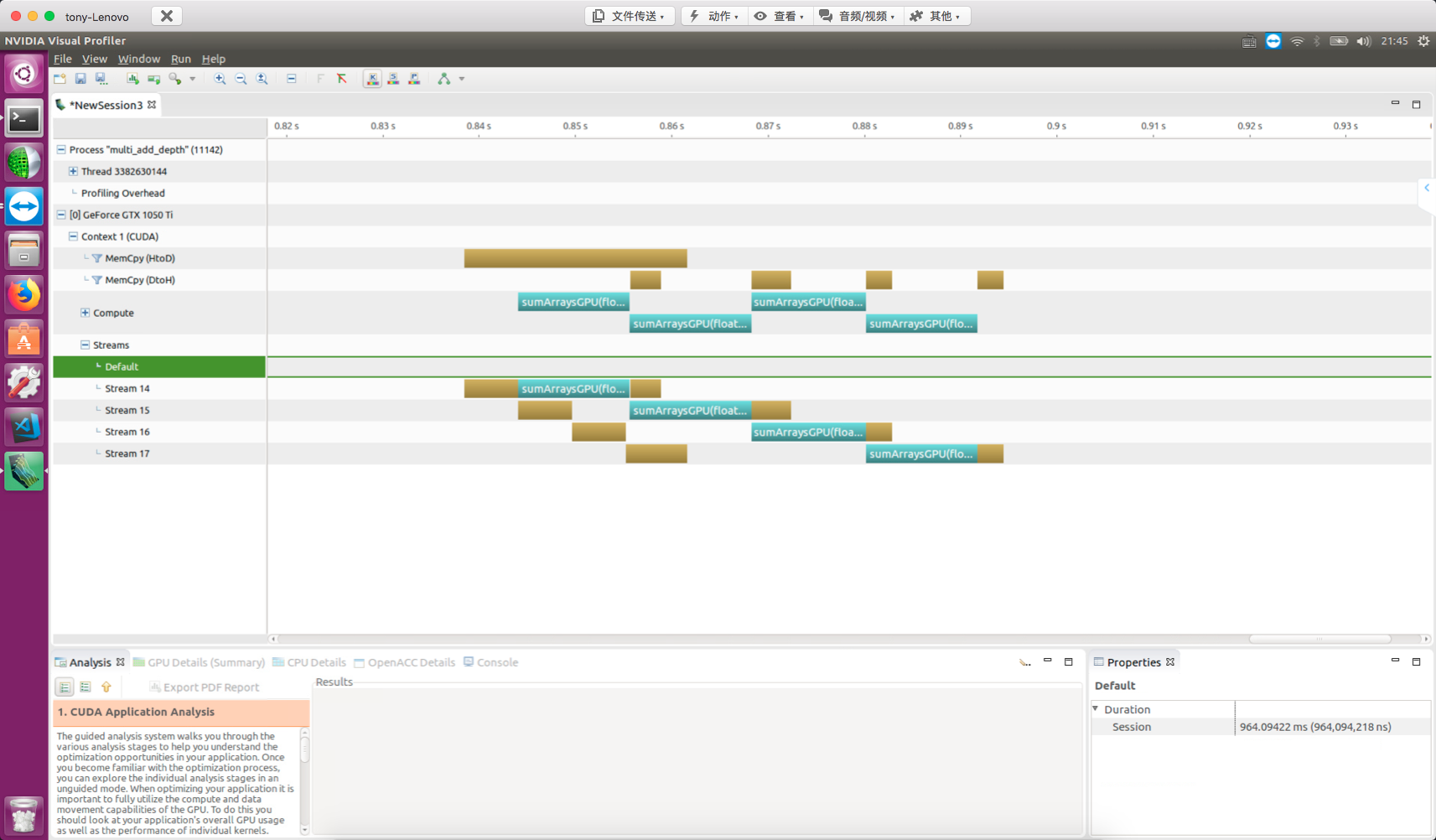

编译后使用nvvp查看结果如下:

re-0

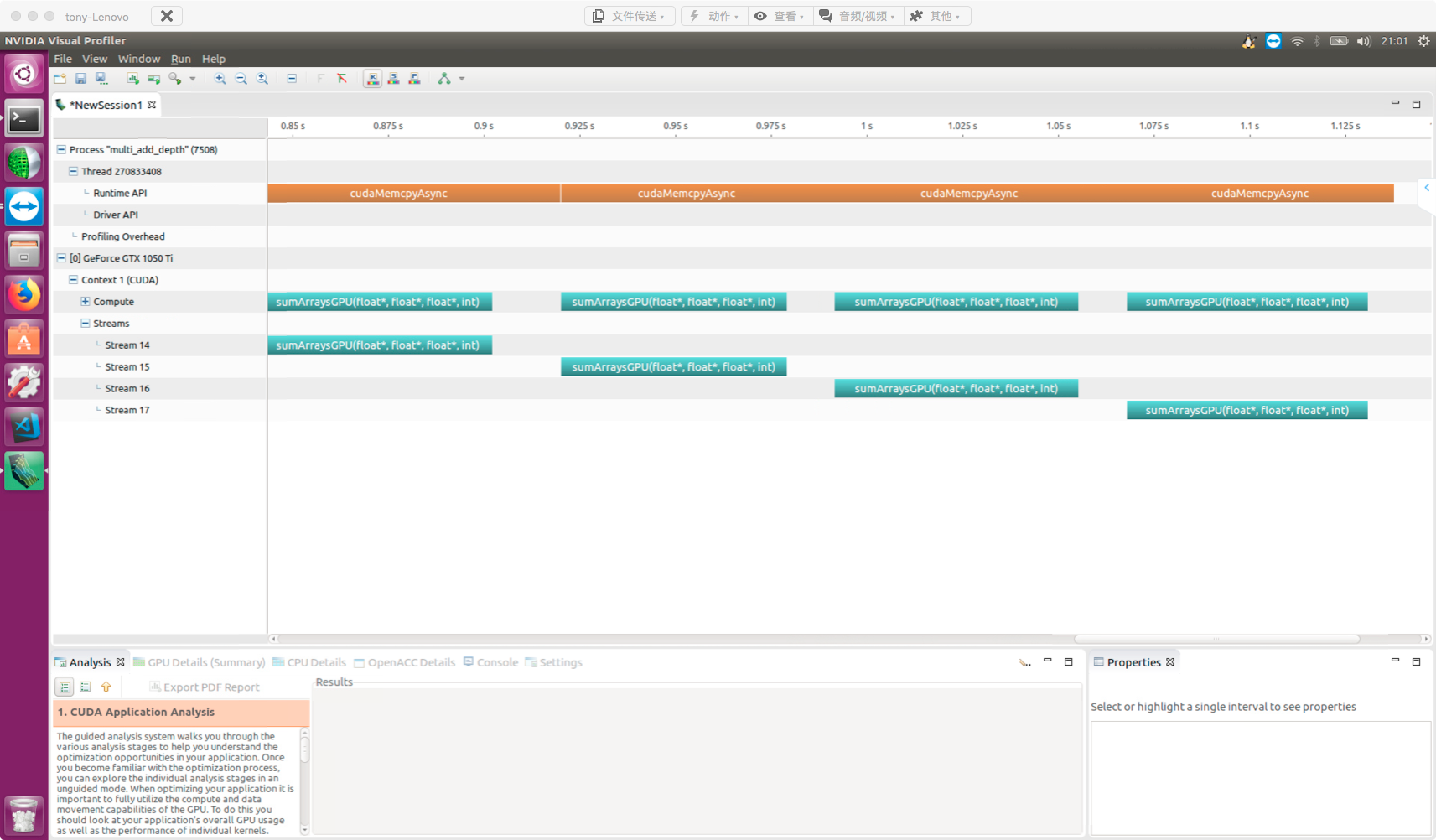

如果使用非固定的主机内存,会产生下面的错误(别问我咋知道的。😜)

re-1

分成四份,数据传输和内核执行时重叠的。
观察nvvp结果:

  • 不同流中内核相互重叠
  • 内核和数据传输重叠

同时图中也有两种阻塞行为:

  1. 内核被前面的数据传输阻塞
  2. 主机到设备的数据传输被同一方向上的前面的数据传输阻塞

同样这里使用多个流的时候需要注意虚假依赖的问题。

GMU网格管理单元是Kepler架构引入了一个新的网格和调度控制系统,GMU可以暂停新网格调度,使网格排队等待且暂停网格直到他们准备好执行。使得运行时变得灵活。同时GMU也创建多个硬件工作队列,减少虚假内存的影响。

使用广度优先调度重叠

同样的,我们看完深度优先之后看一下广度优先
代码:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
for(int i=0;i<N_SEGMENT;i++)
{
int ioffset=i*iElem;
CHECK(cudaMemcpyAsync(&a_d[ioffset],&a_h[ioffset],nByte/N_SEGMENT,cudaMemcpyHostToDevice,stream[i]));
CHECK(cudaMemcpyAsync(&b_d[ioffset],&b_h[ioffset],nByte/N_SEGMENT,cudaMemcpyHostToDevice,stream[i]));
}
for(int i=0;i<N_SEGMENT;i++)
{
int ioffset=i*iElem;
sumArraysGPU<<<grid,block,0,stream[i]>>>(&a_d[ioffset],&b_d[ioffset],&res_d[ioffset],iElem);
}
for(int i=0;i<N_SEGMENT;i++)
{
int ioffset=i*iElem;
CHECK(cudaMemcpyAsync(&res_from_gpu_h[ioffset],&res_d[ioffset],nByte/N_SEGMENT,cudaMemcpyDeviceToHost,stream[i]));
}

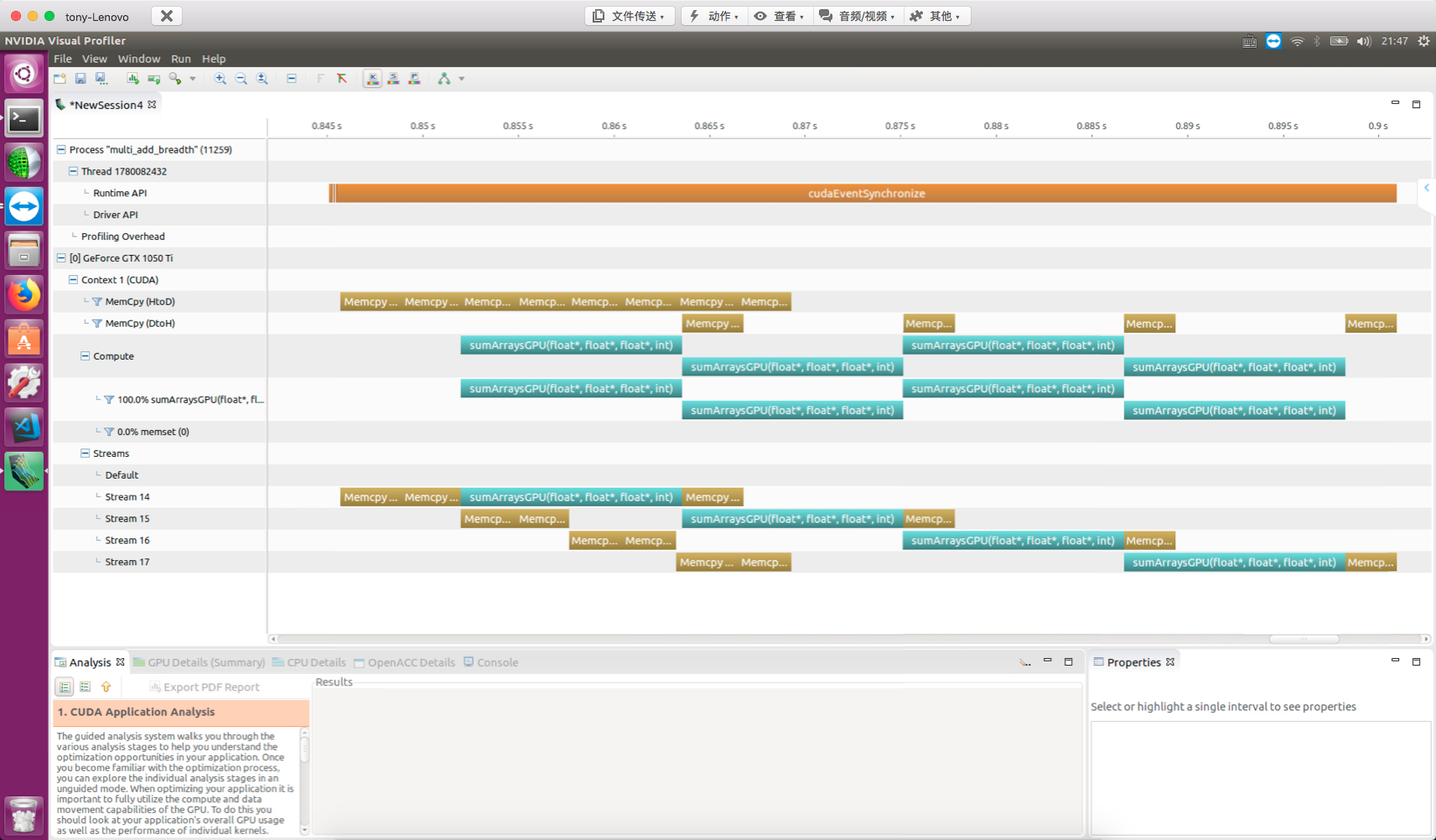

nvvp结果:

nvvp-2
在Fermi以后架构的设备,不太需要关注工作调度顺序,因为多个工作队列足以优化执行过程,而Fermi架构则需要关注一下。

总结

本文介绍了如何使用流隐藏数据传输的延迟,这是后面非常有用的一种技术,来加速数据密集型应用。
