【数字图像处理】2.4:二维FFT,IFFT,c语言实现

Abstract: 数字图像处理:第6天
Keywords: 二维FFT,二维IFFT,图像快速傅里叶

本文最初发表于csdn,于2018年2月17日迁移至此

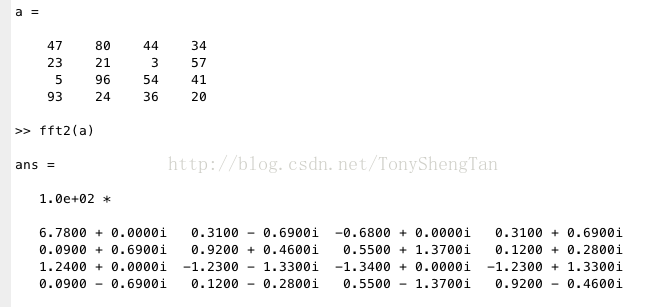

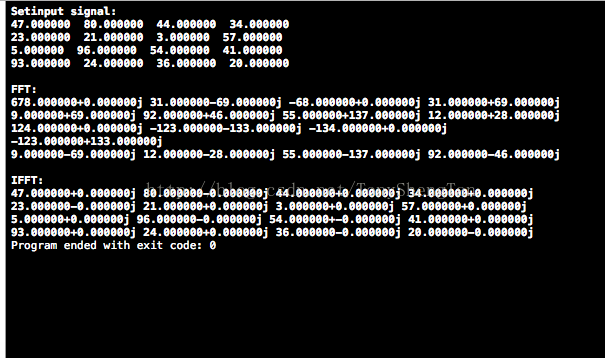

网上关于FFT的实例有很多,具体也可以参照上一篇,其实Matlab,OpenCV都可以很轻松的实现相关操作,但是对于学习其原理,还是自己操作下比较好。
二维FFT的是实现方法是先对行做FFT将结果放回该行,然后再对列做FFT结果放在该列,计算完所有的列以后,结果就是响应的二维FFT。
本次所有操作都是对基2的数据进行的操作。
二维IFFT网上很少见到,操作过程是:上述的傅里叶变换结果,先对每列做一维IFFT,结果放在该列,取复数矩阵其共轭,然后再按照每行做一维IFFT,其结果放在该行,即为最终结果。上代码:
一维情况下:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
269
270
271
272
273
274
275
276
277
278
279
280
281
282
283
284
285
286
287
288
289
290
291
292
293
294
295
296
297
298
299
300
301
302
303
304
305
306
//  1D.c
// Fourer
//
// Created by 谭升 on 14/11/25.
// Copyright (c) 2014年 谭升. All rights reserved.
//

#include "Fourer.h"



int isBase2(int size_n){
int k=size_n;
int z=0;
while (k/=2) {
z++;
}
k=z;
if(size_n!=(1<<k))
return -1;
else
return k;
}
////////////////////////////////////////////////////////////////////
//复数基本运算
///////////////////////////////////////////////////////////////////
void Add_Complex(Complex * src1,Complex *src2,Complex *dst){
dst->imagin=src1->imagin+src2->imagin;
dst->real=src1->real+src2->real;
}
void Sub_Complex(Complex * src1,Complex *src2,Complex *dst){
dst->imagin=src1->imagin-src2->imagin;
dst->real=src1->real-src2->real;
}
void Multy_Complex(Complex * src1,Complex *src2,Complex *dst){
double r1=0.0,r2=0.0;
double i1=0.0,i2=0.0;
r1=src1->real;
r2=src2->real;
i1=src1->imagin;
i2=src2->imagin;
dst->imagin=r1*i2+r2*i1;
dst->real=r1*r2-i1*i2;
}
void Copy_Complex(Complex * src,Complex *dst){
dst->real=src->real;
dst->imagin=src->imagin;
}
void Show_Complex(Complex * src,int size_n){
if(size_n==1){
if(src->imagin>=0.0)
printf("%lf+%lfj ",src->real,src->imagin);
else
printf("%lf%lfj ",src->real,src->imagin);

}
else if(size_n>1){
for(int i=0;i<size_n;i++)
if(src[i].imagin>=0.0){
printf("%lf+%lfj ",src[i].real,src[i].imagin);
}
else
printf("%lf%lfj ",src[i].real,src[i].imagin);



}


}
////////////////////////////////////////////////////////////////////
//计算WN
///////////////////////////////////////////////////////////////////
void getWN(double n,double size_n,Complex * dst){
double x=2.0*M_PI*n/size_n;
dst->imagin=-sin(x);
dst->real=cos(x);
}
////////////////////////////////////////////////////////////////////
//随机初始化输入
///////////////////////////////////////////////////////////////////
void setInput(double * data,int n){
printf("Setinput signal:\n");
srand((int)time(0));
for(int i=0;i<n;i++){
data[i]=rand()%VALUE_MAX;

}

}
////////////////////////////////////////////////////////////////////
//标准DFT
///////////////////////////////////////////////////////////////////
void DFT(double * src,Complex * dst,int size){

for(int m=0;m<size;m++){
double real=0.0;
double imagin=0.0;
for(int n=0;n<size;n++){
double x=M_PI*2*m*n;
real+=src[n]*cos(x/size);
imagin+=src[n]*(-sin(x/size));

}
dst[m].imagin=imagin;
dst[m].real=real;

}
}
////////////////////////////////////////////////////////////////////
//IDT,复原傅里叶
///////////////////////////////////////////////////////////////////
void IDFT(Complex *src,Complex *dst,int size){
for(int m=0;m<size;m++){
double real=0.0;
double imagin=0.0;
for(int n=0;n<size;n++){
double x=M_PI*2*m*n/size;
real+=src[n].real*cos(x)-src[n].imagin*sin(x);
imagin+=src[n].real*sin(x)+src[n].imagin*cos(x);

}
real/=SIZE;
imagin/=SIZE;
if(dst!=NULL){
dst[m].real=real;
dst[m].imagin=imagin;
}
}


}
////////////////////////////////////////////////////////////////////
//FFT前,对输入数据重新排序
///////////////////////////////////////////////////////////////////
int FFTReal_remap(double * src,int size_n){

if(size_n==1)
return 0;
double * temp=(double *)malloc(sizeof(double)*size_n);
for(int i=0;i<size_n;i++)
if(i%2==0)
temp[i/2]=src[i];
else
temp[(size_n+i)/2]=src[i];
for(int i=0;i<size_n;i++)
src[i]=temp[i];
free(temp);
FFTReal_remap(src, size_n/2);
FFTReal_remap(src+size_n/2, size_n/2);
return 1;


}
int FFTComplex_remap(Complex * src,int size_n){

if(size_n==1)
return 0;
Complex * temp=(Complex *)malloc(sizeof(Complex)*size_n);
for(int i=0;i<size_n;i++)
if(i%2==0)
Copy_Complex(&src[i],&(temp[i/2]));
else
Copy_Complex(&(src[i]),&(temp[(size_n+i)/2]));
for(int i=0;i<size_n;i++)
Copy_Complex(&(temp[i]),&(src[i]));
free(temp);
FFTComplex_remap(src, size_n/2);
FFTComplex_remap(src+size_n/2, size_n/2);
return 1;


}
////////////////////////////////////////////////////////////////////
//FFT公式
///////////////////////////////////////////////////////////////////
void FFT(Complex * src,Complex * dst,int size_n){

int k=size_n;
int z=0;
while (k/=2) {
z++;
}
k=z;
if(size_n!=(1<<k))
exit(0);
Complex * src_com=(Complex*)malloc(sizeof(Complex)*size_n);
if(src_com==NULL)
exit(0);
for(int i=0;i<size_n;i++){
Copy_Complex(&src[i], &src_com[i]);
}
FFTComplex_remap(src_com, size_n);
for(int i=0;i<k;i++){
z=0;
for(int j=0;j<size_n;j++){
if((j/(1<<i))%2==1){
Complex wn;
getWN(z, size_n, &wn);
Multy_Complex(&src_com[j], &wn,&src_com[j]);
z+=1<<(k-i-1);
Complex temp;
int neighbour=j-(1<<(i));
temp.real=src_com[neighbour].real;
temp.imagin=src_com[neighbour].imagin;
Add_Complex(&temp, &src_com[j], &src_com[neighbour]);
Sub_Complex(&temp, &src_com[j], &src_com[j]);
}
else
z=0;
}

}


for(int i=0;i<size_n;i++){
Copy_Complex(&src_com[i], &dst[i]);
}
free(src_com);


}
void RealFFT(double * src,Complex * dst,int size_n){


int k=size_n;
int z=0;
while (k/=2) {
z++;
}
k=z;
if(size_n!=(1<<k))
exit(0);
Complex * src_com=(Complex*)malloc(sizeof(Complex)*size_n);
if(src_com==NULL)
exit(0);
for(int i=0;i<size_n;i++){
src_com[i].real=src[i];
src_com[i].imagin=0;
}
FFTComplex_remap(src_com, size_n);
for(int i=0;i<k;i++){
z=0;
for(int j=0;j<size_n;j++){
if((j/(1<<i))%2==1){
Complex wn;
getWN(z, size_n, &wn);
Multy_Complex(&src_com[j], &wn,&src_com[j]);
z+=1<<(k-i-1);
Complex temp;
int neighbour=j-(1<<(i));
temp.real=src_com[neighbour].real;
temp.imagin=src_com[neighbour].imagin;
Add_Complex(&temp, &src_com[j], &src_com[neighbour]);
Sub_Complex(&temp, &src_com[j], &src_com[j]);
}
else
z=0;
}

}


for(int i=0;i<size_n;i++){
Copy_Complex(&src_com[i], &dst[i]);
}
free(src_com);

}

////////////////////////////////////////////////////////////////////
//IFFT实现
////////////////////////////////////////////////////////////////////
void IFFT(Complex * src,Complex * dst,int size_n){
for(int i=0;i<size_n;i++)
src[i].imagin=-src[i].imagin;
FFTComplex_remap(src, size_n);
int z,k;
if((z=isBase2(size_n))!=-1)
k=isBase2(size_n);
else
exit(0);
for(int i=0;i<k;i++){
z=0;
for(int j=0;j<size_n;j++){
if((j/(1<<i))%2==1){
Complex wn;
getWN(z, size_n, &wn);
Multy_Complex(&src[j], &wn,&src[j]);
z+=1<<(k-i-1);
Complex temp;
int neighbour=j-(1<<(i));
Copy_Complex(&src[neighbour], &temp);
Add_Complex(&temp, &src[j], &src[neighbour]);
Sub_Complex(&temp, &src[j], &src[j]);
}
else
z=0;
}

}
for(int i=0;i<size_n;i++){
dst[i].imagin=(1./size_n)*src[i].imagin;
dst[i].real=(1./size_n)*src[i].real;
}
}

二维情况下:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
//
// 2D.c
// Fourer
//
// Created by 谭升 on 14/11/25.
// Copyright (c) 2014年 谭升. All rights reserved.
//

#include "Fourer.h"
/*


*/
int DFT2D(double *src,Complex *dst,int size_w,int size_h){
for(int u=0;u<size_w;u++){
for(int v=0;v<size_h;v++){
double real=0.0;
double imagin=0.0;
for(int i=0;i<size_w;i++){
for(int j=0;j<size_h;j++){
double I=src[i*size_w+j];
double x=M_PI*2*((double)i*u/(double)size_w+(double)j*v/(double)size_h);
real+=cos(x)*I;
imagin+=-sin(x)*I;

}
}
dst[u*size_w+v].real=real;
dst[u*size_w+v].imagin=imagin;

}

}
return 0;
}
/*

*/
int IDFT2D(Complex *src,Complex *dst,int size_w,int size_h){
for(int i=0;i<size_w;i++){
for(int j=0;j<size_h;j++){
double real=0.0;
double imagin=0.0;
for(int u=0;u<size_w;u++){
for(int v=0;v<size_h;v++){
double R=src[u*size_w+v].real;
double I=src[u*size_w+v].imagin;
double x=M_PI*2*((double)i*u/(double)size_w+(double)j*v/(double)size_h);
real+=R*cos(x)-I*sin(x);
imagin+=I*cos(x)+R*sin(x);

}
}
dst[i*size_w+j].real=(1./(size_w*size_h))*real;
dst[i*size_w+j].imagin=(1./(size_w*size_h))*imagin;

}
}
return 0;
}
/*



*/
void ColumnVector(Complex * src,Complex * dst,int size_w,int size_h){
for(int i=0;i<size_h;i++)
Copy_Complex(&src[size_w*i], &dst[i]);

}
/*

*/
void IColumnVector(Complex * src,Complex * dst,int size_w,int size_h){
for(int i=0;i<size_h;i++)
Copy_Complex(&src[i],&dst[size_w*i]);

}
/*
*/
int FFT2D(double *src,Complex *dst,int size_w,int size_h){
if(isBase2(size_w)==-1||isBase2(size_h)==-1)
exit(0);
Complex *temp=(Complex *)malloc(sizeof(Complex)*size_h*size_w);
if(temp==NULL)
return -1;
for(int i=0;i<size_h;i++){
RealFFT(&src[size_w*i], &temp[size_w*i], size_w);
}

Complex *Column=(Complex *)malloc(sizeof(Complex)*size_h);
if(Column==NULL)
return -1;
for(int i=0;i<size_w;i++){
ColumnVector(&temp[i], Column, size_w, size_h);
FFT(Column, Column, size_h);
IColumnVector(Column, &temp[i], size_w, size_h);

}



for(int i=0;i<size_h*size_w;i++)
Copy_Complex(&temp[i], &dst[i]);
free(temp);
free(Column);
return 0;
}
/*
*/
int IFFT2D(Complex *src,Complex *dst,int size_w,int size_h){

if(isBase2(size_w)==-1||isBase2(size_h)==-1)
exit(0);

Complex *temp=(Complex *)malloc(sizeof(Complex)*size_h*size_w);
if(temp==NULL)
return -1;
Complex *Column=(Complex *)malloc(sizeof(Complex)*size_h);
if(Column==NULL)
return -1;

for(int i=0;i<size_w;i++){
ColumnVector(&src[i], Column, size_w, size_h);
IFFT(Column, Column, size_h);
IColumnVector(Column, &src[i], size_w, size_h);

}
for(int i=0;i<size_w*size_h;i++)
src[i].imagin=-src[i].imagin;
for(int i=0;i<size_h;i++){
IFFT(&src[size_w*i], &temp[size_w*i], size_w);

}


for(int i=0;i<size_h*size_w;i++)
Copy_Complex(&temp[i], &dst[i]);
free(temp);
free(Column);
return 0;

}

结果:

Center

Center 1

原文地址1:https://www.face2ai.com/DIP-2-4-二维FFT-IFFT-c语言实现转载请标明出处

0%
