【数字图像处理】9.2:彩色图像-彩色变换 补色处理

Abstract: 数字图像处理:第69天
Keywords: 色彩变换,补色,色环

本文最初发表于csdn,于2018年2月17日迁移至此

彩色图像-彩色变换 补色处理

啊啊啊啊啊。。。办公室好乱。像菜市场那个一样,说好的做一个安静的美男子呢。
彩色图像处理中彩色变换是指
$g(x,y)=T[f(x,y)]$

其中$f$ , $g$为返回结果是向量的函数,T是$x,y$空间上对f的一个算子。
要顺便说下HSI在0°和360°处是个不连续的点,而且饱和度为0是色相未定义。
今天开始介绍真彩色图像,也包括多通道图像,补色处理就是根据色环,将现有颜色的色相反转180°,得到新的色相,这个变化的用途不知道,一个很一般的也很常见的应用是RGB带CMY的变化,不过,别的好像目前没听说过什么处理要把图像变成补色后才能处理。

#算法原理
算法原理很简单,找到补色,等位替换就好。
色环牛顿老爷子发明的,没有错,就是那个被苹果砸了的牛顿,不得不说,牛顿是位大师级的人物,色环如下:

这个色环可能不是牛顿老爷子的色环,但通过这个来展示下补色就是一条直径上两端的颜色。
对于RGB图像,补色是对应的CMY图像
对于HSI和HSV图像,H分量需要进行相应的旋转,而亮度分量也需要相应的反转,而饱和度不变,能够得到类似的补色效果。

代码实现

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
void Complementary_Color(C3 *src,C3 *dst,int width,int height,int color_space_type){
switch (color_space_type) {
case COLOR_SPACE_RGB:
RGB2CMY(src, dst, width, height);
break;
case COLOR_SPACE_CMY:
CMY2RGB(src, dst, width, height);
break;
case COLOR_SPACE_HSI:{
for(int i=0;i<width*height;i++){
double h=src[i].c1;
if(h>=M_PI)
dst[i].c1=h-M_PI;
else
dst[i].c1=M_PI+h;
dst[i].c2=src[i].c2;
dst[i].c3=255.-src[i].c3;
}
break;
}
case COLOR_SPACE_HSV:{
for(int i=0;i<width*height;i++){
double h=src[i].c1;
if(h>=180.0)
dst[i].c1=h-180.0;
else
dst[i].c1=180.0+h;
dst[i].c2=src[i].c2;
dst[i].c3=1.0-src[i].c3;
}
break;
}
default:
break;
}
}

结果观察

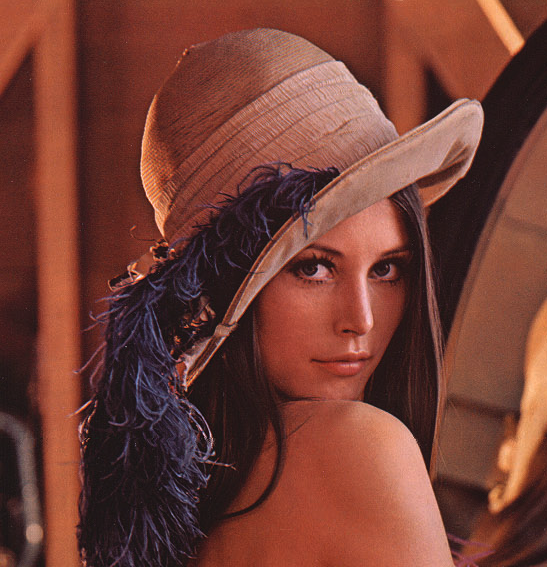

原图:

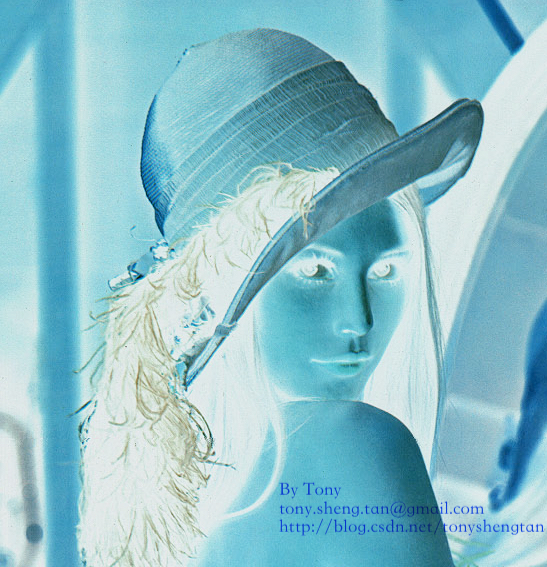

RGB:

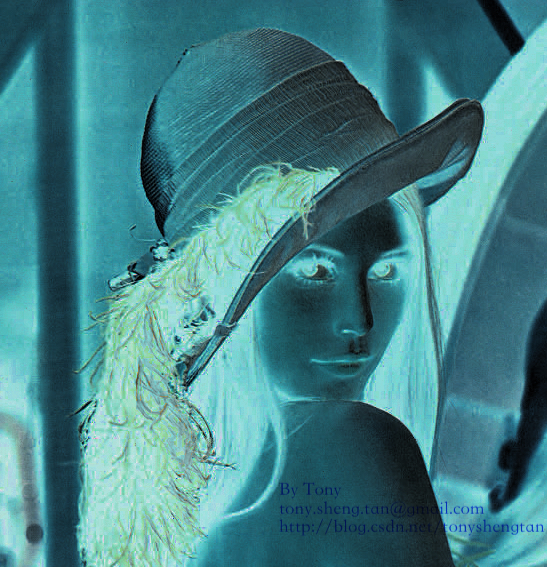

HSI:

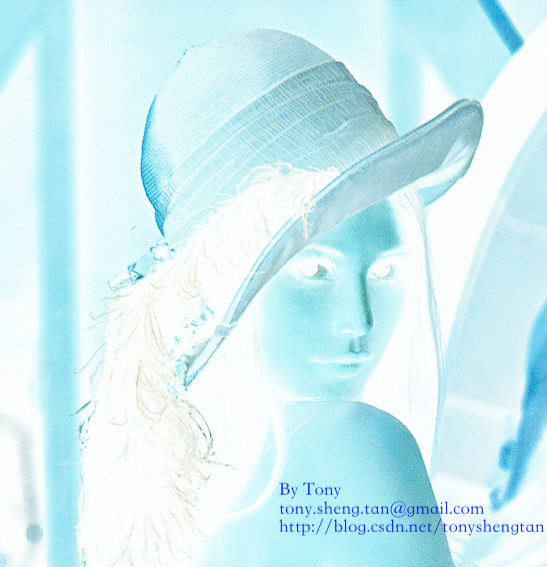

HSV:

Paintbrush:

总结

简单的介绍了最简单的色彩变换,补色变换,可以看出HSI,HSV和RGB处理的结果有些不同,而PaintBrush处理和我处理都不同,不知道它使用的什么算法。
待续。。。
