【CUDA 基础】2.3 组织并行线程

Abstract: 本文介绍CUDA模型中的线程组织模式
Keywords: Thread,Block,Grid

组织并行线程

2.0 CUDA编程模型中我们大概的介绍了CUDA编程的几个关键点,包括内存,kernel,以及今天我们要讲的线程组织形式,2.0中还介绍了每个线程的编号是依靠,块的坐标(blockIdx.x等),网格的大小(gridDim.x 等),线程编号(threadIdx.x等),线程的大小(tblockDim.x等)
这一篇我们就详细介绍每一个线程是怎么确定唯一的索引,然后建立并行计算,并且不同的线程组织形式是怎样影响性能的:

  • 二维网格二维线程块
  • 一维网格一维线程块
  • 二维网格一维线程块

使用块和线程建立矩阵索引

多线程的优点就是每个线程处理不同的数据计算,那么怎么分配好每个线程处理不同的数据,而不至于多个不同的线程处理同一个数据,或者避免不同的线程没有组织的乱访问内存。如果多线程不能按照组织合理的干活,那么就相当于一群没训练过的哈士奇拉雪橇,往不同的方向跑,那么是没办法前进的,必须有组织,有规则的计算才有意义。

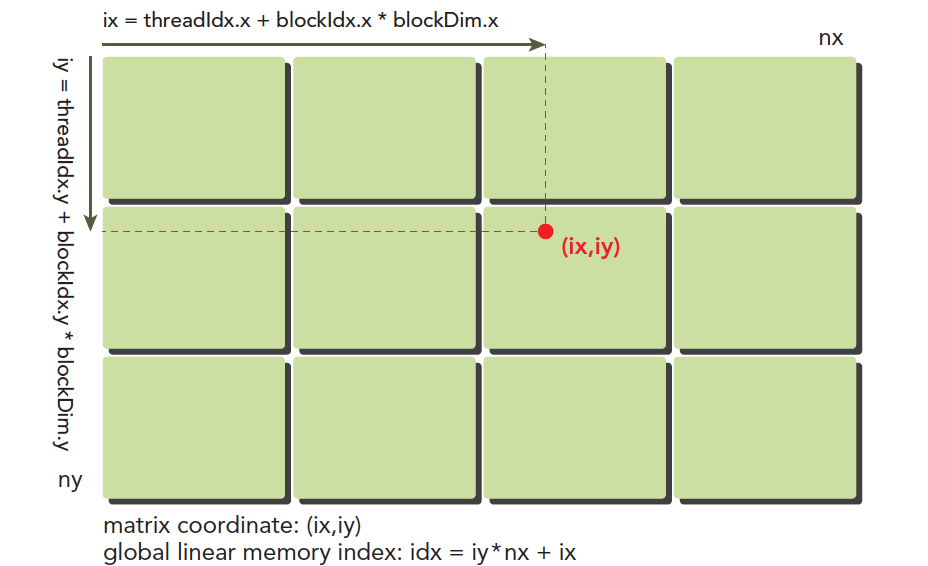

我们的线程模型前面2.0中已经有个大概的介绍,但是下图可以非常形象的反应线程模型,不过注意硬件实际的执行和存储不是按照图中的模型来的,大家注意区分:

这里(ix,iy)就是整个线程模型中任意一个线程的索引,或者叫做全局地址,局部地址当然就是(threadIdx.x,threadIdx.y)了,当然这个局部地址目前还没有什么用处,他只能索引线程块内的线程,不同线程块中有相同的局部索引值,比如同一个小区,A栋有16楼,B栋也有16楼,A栋和B栋就是blockIdx,而16就是threadIdx啦
图中的横坐标就是:
$$
ix=threadIdx.x+blockIdx.x \times blockDim.x
$$
纵坐标是:
$$
iy=threadIdx.y+blockIdx.y \times blockDim.y
$$
这样我们就得到了每个线程的唯一标号,并且在运行时kernel是可以访问这个标号的。前面讲过CUDA每一个线程执行相同的代码,也就是异构计算中说的多线程单指令,如果每个不同的线程执行同样的代码,又处理同一组数据,将会得到多个相同的结果,显然这是没意义的,为了让不同线程处理不同的数据,CUDA常用的做法是让不同的线程对应不同的数据,也就是用线程的全局标号对应不同组的数据。
设备内存或者主机内存都是线性存在的,比如一个二维矩阵 $(8\times 6)$,存储在内存中是这样的:

我们要做管理的就是:

  • 线程和块索引(来计算线程的全局索引)
  • 矩阵中给定点的坐标(ix,iy)
  • (ix,iy)对应的线性内存的位置

线性位置的计算方法是:
$$
idx=ix+iy*nx
$$
我们上面已经计算出了线程的全局坐标,用线程的全局坐标对应矩阵的坐标,也就是说,线程的坐标(ix,iy)对应矩阵中(ix,iy)的元素,这样就形成了一一对应,不同的线程处理矩阵中不同的数据,举个具体的例子,ix=10,iy=10的线程去处理矩阵中(10,10)的数据,当然你也可以设计别的对应模式,但是这种方法是最简单出错可能最低的。
我们接下来的代码来输出每个线程的标号信息:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
#include <cuda_runtime.h>
#include <stdio.h>
#include "freshman.h"

__global__ void printThreadIndex(float *A,const int nx,const int ny)
{
int ix=threadIdx.x+blockIdx.x*blockDim.x;
int iy=threadIdx.y+blockIdx.y*blockDim.y;
unsigned int idx=iy*nx+ix;
printf("thread_id(%d,%d) block_id(%d,%d) coordinate(%d,%d)"
"global index %2d ival %2d\n",threadIdx.x,threadIdx.y,
blockIdx.x,blockIdx.y,ix,iy,idx,A[idx]);
}
int main(int argc,char** argv)
{
initDevice(0);
int nx=8,ny=6;
int nxy=nx*ny;
int nBytes=nxy*sizeof(float);

//Malloc
float* A_host=(float*)malloc(nBytes);
initialData(A_host,nxy);
printMatrix(A_host,nx,ny);

//cudaMalloc
float *A_dev=NULL;
CHECK(cudaMalloc((void**)&A_dev,nBytes));

cudaMemcpy(A_dev,A_host,nBytes,cudaMemcpyHostToDevice);

dim3 block(4,2);
dim3 grid((nx-1)/block.x+1,(ny-1)/block.y+1);

printThreadIndex<<<grid,block>>>(A_dev,nx,ny);

CHECK(cudaDeviceSynchronize());
cudaFree(A_dev);
free(A_host);

cudaDeviceReset();
return 0;
}

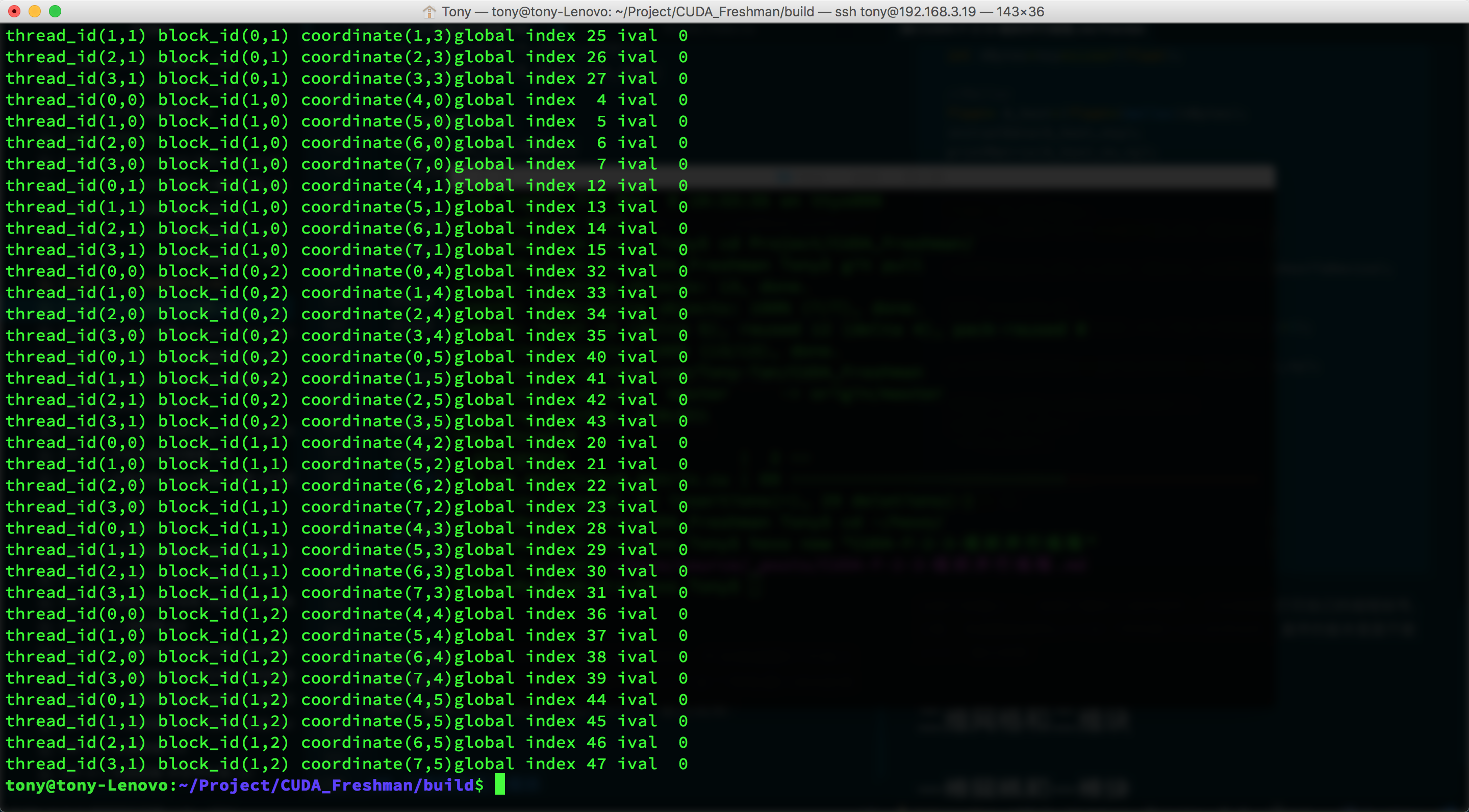

这段代码输出了一组我们随机生成的矩阵,并且核函数打印自己的线程标号,注意,核函数能调用printf这个特性是CUDA后来加的,最早的版本里面不能printf,输出结果:

由于截图不完全,上面有一段打印信息没贴全,但是我们可以知道每一个线程已经对应到了不同的数据,接着我们就要用这个方法来进行计算了,最简单的当然就是二维矩阵加法啦。

二维矩阵加法

我们利用上面的线程与数据的对应完成了下面的核函数:

1
2
3
4
5
6
7
8
9
10
__global__ void sumMatrix(float * MatA,float * MatB,float * MatC,int nx,int ny)
{
int ix=threadIdx.x+blockDim.x*blockIdx.x;
int iy=threadIdx.y+blockDim.y*blockIdx.y;
int idx=ix+iy*ny;
if (ix<nx && iy<ny)
{
MatC[idx]=MatA[idx]+MatB[idx];
}
}

下面我们调整不同的线程组织形式,测试一下不同的效率并保证得到正确的结果,但是什么时候得到最好的效率是后面要考虑的,我们要做的就是用各种不同的相乘组织形式得到正确结果.

二维网格和二维块

首先来看二维网格二维模块的代码:

1
2
3
4
5
6
7
8
9
10
11
// 2d block and 2d grid
dim3 block_0(dimx,dimy);
dim3 grid_0((nx-1)/block_0.x+1,(ny-1)/block_0.y+1);
iStart=cpuSecond();
sumMatrix<<<grid_0,block_0>>>(A_dev,B_dev,C_dev,nx,ny);
CHECK(cudaDeviceSynchronize());
iElaps=cpuSecond()-iStart;
printf("GPU Execution configuration<<<(%d,%d),(%d,%d)>>> Time elapsed %f sec\n",
grid_0.x,grid_0.y,block_0.x,block_0.y,iElaps);
CHECK(cudaMemcpy(C_from_gpu,C_dev,nBytes,cudaMemcpyDeviceToHost));
checkResult(C_host,C_from_gpu,nxy);

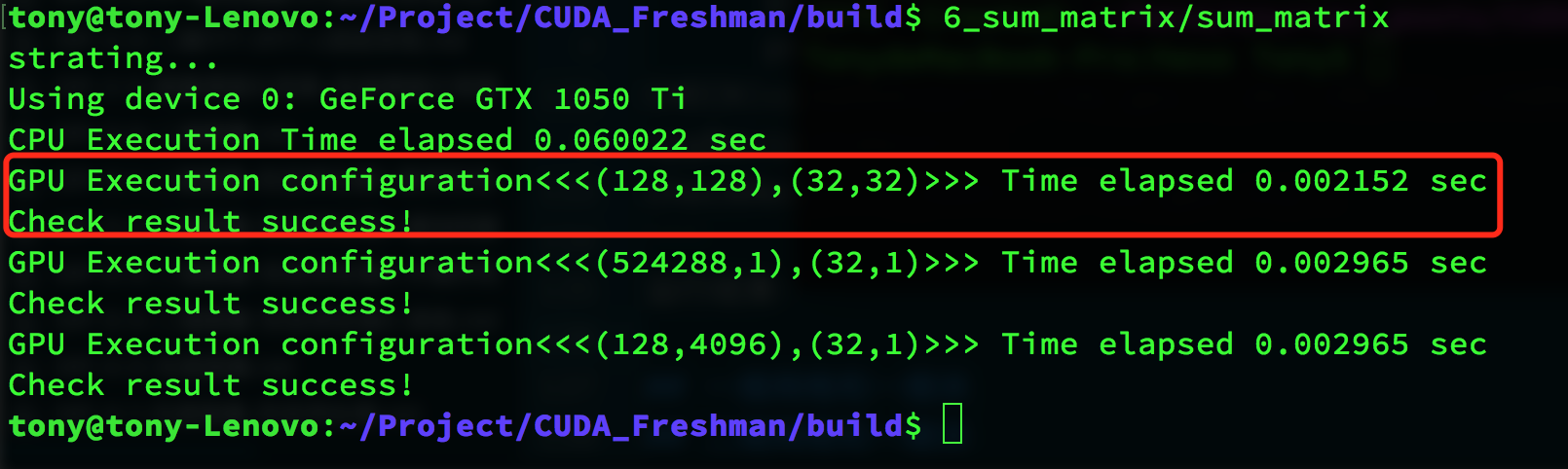

运行结果:

红色框内是运行结果,用cpu写一个矩阵计算,然后比对结果,发现我们的运算结果是正确的,用时0.002152秒。

一维网格和一维块

接着我们使用一维网格一维块:

1
2
3
4
5
6
7
8
9
10
11
12
// 1d block and 1d grid
dimx=32;
dim3 block_1(dimx);
dim3 grid_1((nxy-1)/block_1.x+1);
iStart=cpuSecond();
sumMatrix<<<grid_1,block_1>>>(A_dev,B_dev,C_dev,nx*ny ,1);
CHECK(cudaDeviceSynchronize());
iElaps=cpuSecond()-iStart;
printf("GPU Execution configuration<<<(%d,%d),(%d,%d)>>> Time elapsed %f sec\n",
grid_1.x,grid_1.y,block_1.x,block_1.y,iElaps);
CHECK(cudaMemcpy(C_from_gpu,C_dev,nBytes,cudaMemcpyDeviceToHost));
checkResult(C_host,C_from_gpu,nxy);

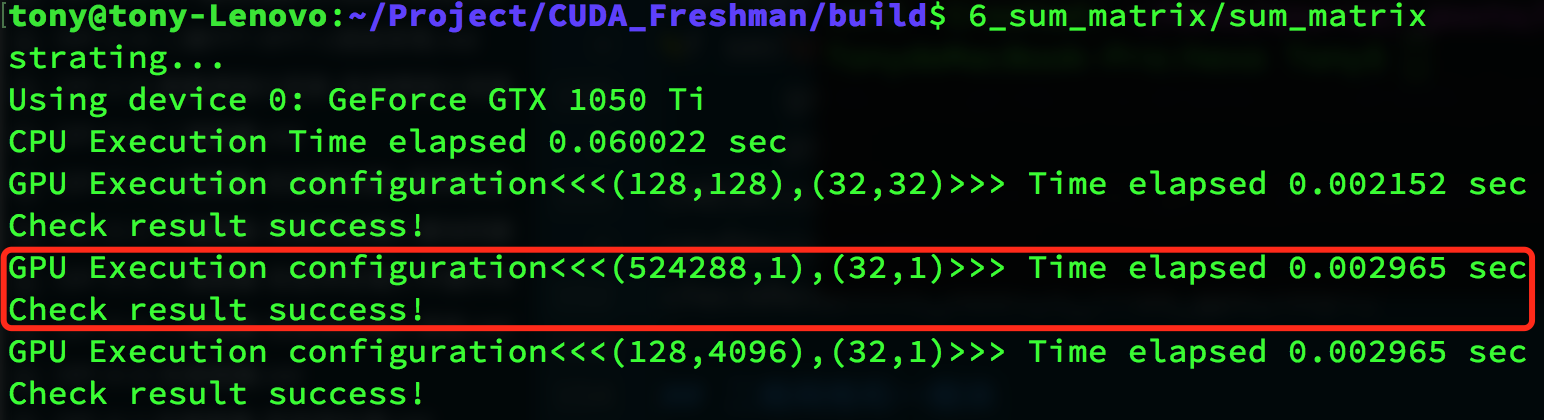

运行结果:

同样运行结果是正确的。

二维网格和一维块

二维网格一维块:

1
2
3
4
5
6
7
8
9
10
11
12
// 2d block and 1d grid
dimx=32;
dim3 block_2(dimx);
dim3 grid_2((nx-1)/block_2.x+1,ny);
iStart=cpuSecond();
sumMatrix<<<grid_2,block_2>>>(A_dev,B_dev,C_dev,nx,ny);
CHECK(cudaDeviceSynchronize());
iElaps=cpuSecond()-iStart;
printf("GPU Execution configuration<<<(%d,%d),(%d,%d)>>> Time elapsed %f sec\n",
grid_2.x,grid_2.y,block_2.x,block_2.y,iElaps);
CHECK(cudaMemcpy(C_from_gpu,C_dev,nBytes,cudaMemcpyDeviceToHost));
checkResult(C_host,C_from_gpu,nxy);

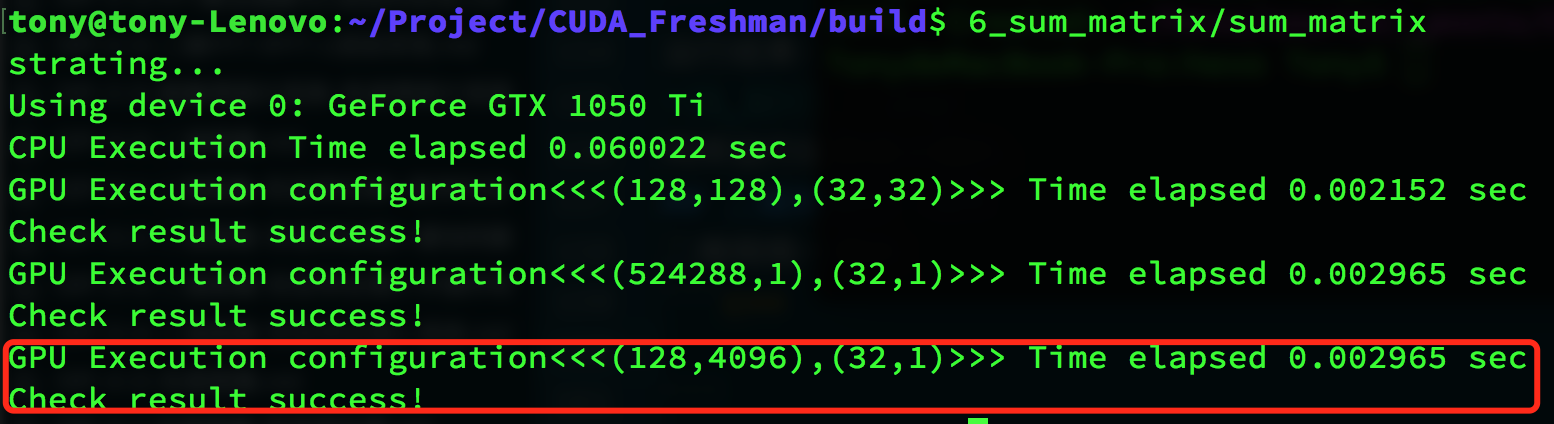

运行结果:

总结

用不同的线程组织形式会得到正确结果,但是效率有所区别:

线程配置 执行时间
CPU单线程 0.060022
(128,128),(32,32) 0.002152
(524288,1),(32,1) 0.002965
(128,4096),(32,1) 0.002965

观察结果没有多大差距,但是明显比CPU快了很多,而且最主要的是我们本文用不同的线程组织模式都得到了正确结果,并且:

  • 改变执行配置(线程组织)能得到不同的性能
  • 传统的核函数可能不能得到最好的效果
  • 一个给定的核函数,通过调整网格和线程块大小可以得到更好的效果

第三章的执行模型,我们才会深入到硬件层面,追寻影响效率的根本原因。
代码库中有完整代码:https://github.com/Tony-Tan/CUDA_Freshman
