内存模型概述

废话少说，我们直接进入主题，如果说我进入写程序的行业的印象最深刻的一本书，看过我博客的人应该能猜到，我也不止一遍的向大家推荐过《深入理解计算机系统》那本书告诉了我基本所有的计算机基础知识，编程基础知识，真的很基础，里面有CPU结构，内存管理模型，汇编等等，从知识层次来讲，非常偏底层，但是难度确实够让人难受，那本书，我估计我只看了一半，看懂的应该有一半的三分之二，也就是我只看懂了全书的三分之一，推荐有时间一定要看看，内存访问和管理是程序效率的关键点，高性能计算更是如此，上一篇举得例子关于运输原材料的例子，就是我们平时天天遇到的问题，我们希望有大量的高速度的大容量内存可以给我们的工厂（GPU核心）输送数据，但是根据我们目前的技术，大容量高速的内存不仅造价高，而且不容易生产，到目前为止（2018年5月）计算结构还是普遍采用内存模型获得最佳的延迟和带宽。

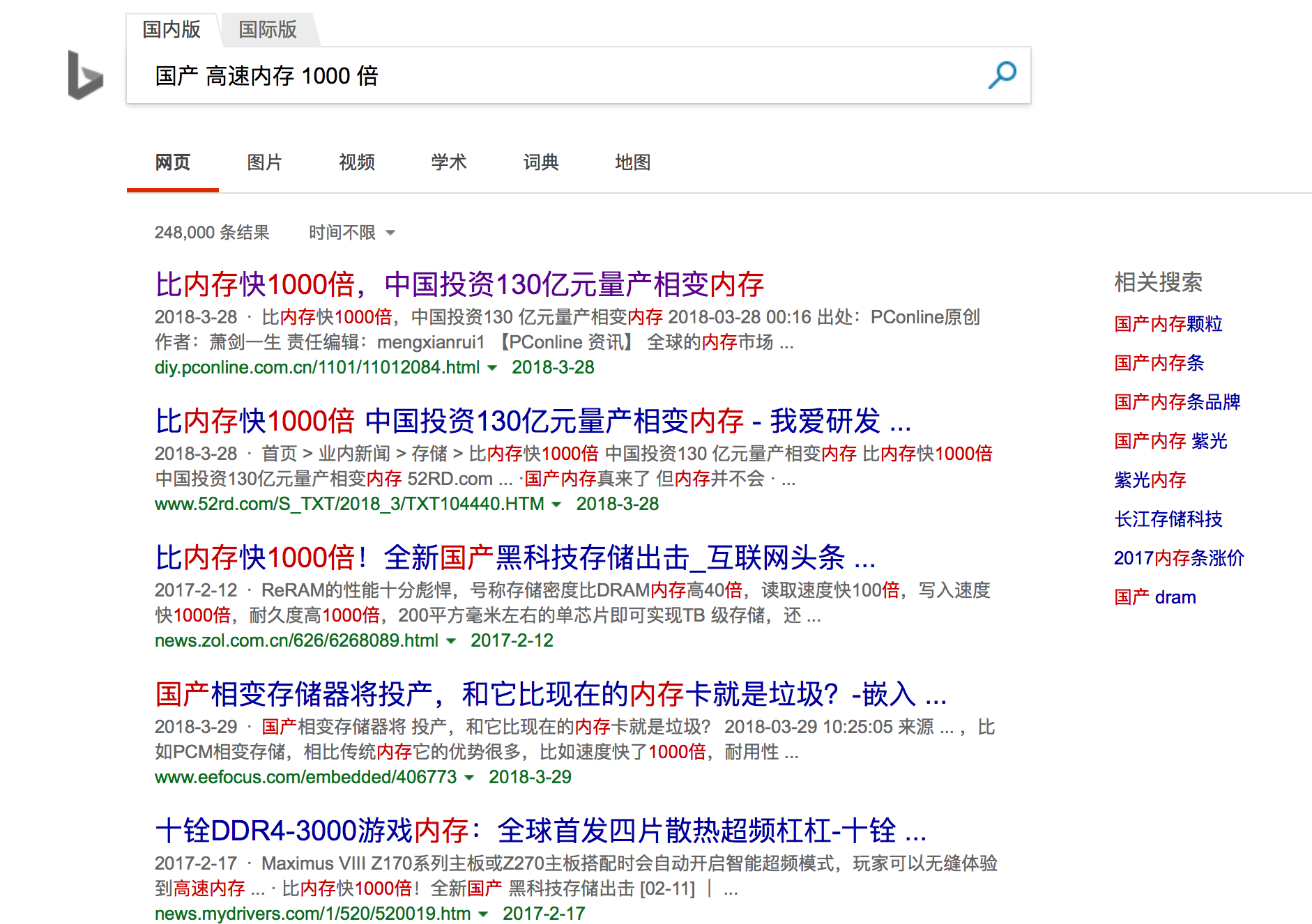

下面我们要看一条新闻，昨天还是前天看到的，刚才又搜了一下，效果大概是这样的

为了方便大家多年后理解时代背景：三周前，美国商务部制裁中兴公司（中兴公司倒闭了，你可以去查查Google）七年不允许美国公司向中国出售任何芯片类产品，中国人说这是贸易战，但是美国没说什么，直说制裁中兴公司。

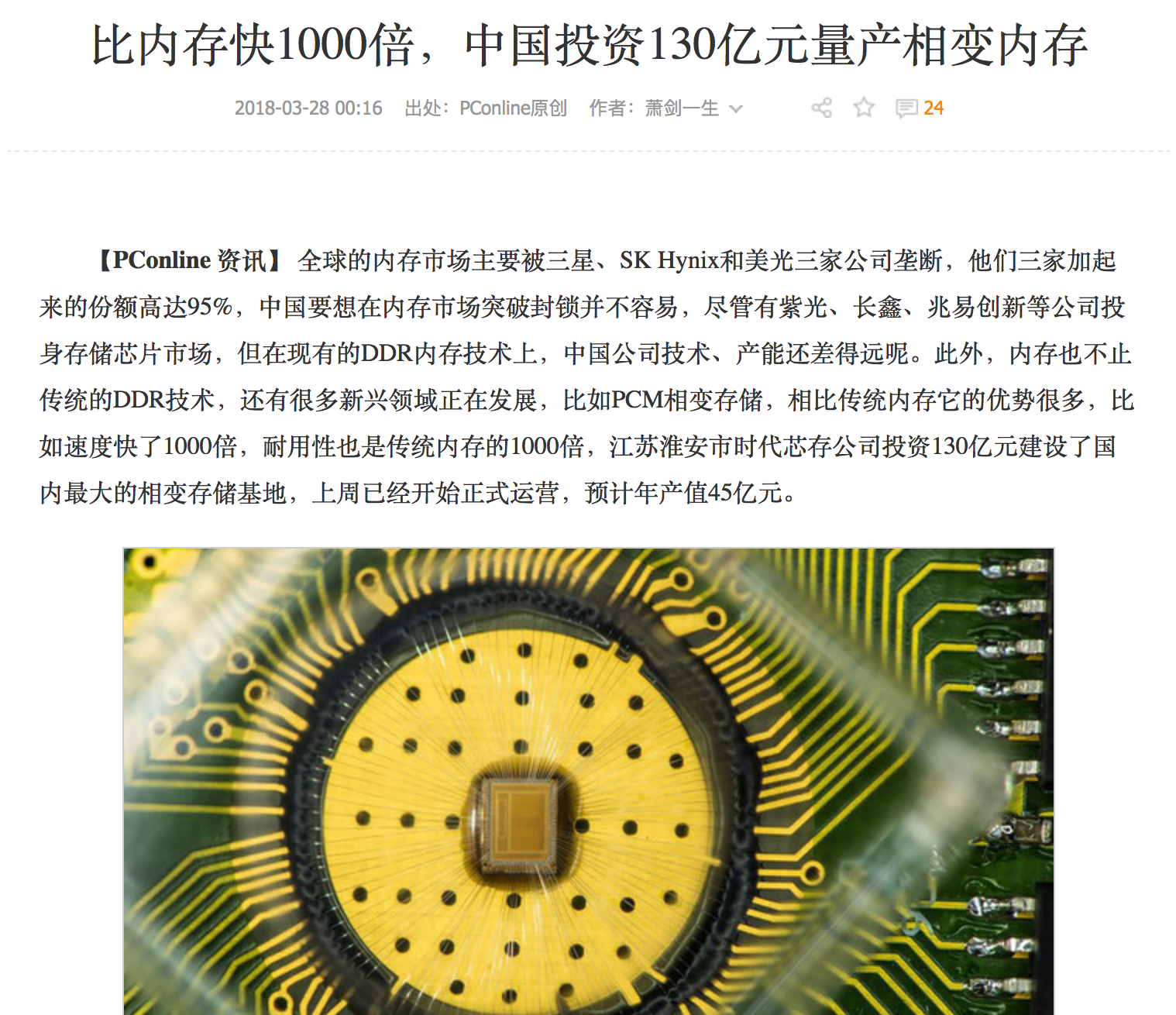

新文内容是这样的：

我们把这个截图放在这，看看明年后年能不能上市，如果成功了，我算是松了口气，毕竟当年立的亩产三万八千斤的Flag到现在还没实现。
CUDA也采用的内存模型，结合了主机和设备内存系统，展现了完整的内存层次模型，其中大部分内存我们可以通过编程控制，来使我们的程序性能得到优化。
如果你之前写的程序都没怎么管理过内存，那请先练习下C语言，可能会有更好的理解。

内存层次结构的优点

程序具有局部性特点，包括：

1. 时间局部性
2. 空间局部性

解释一下，时间局部性，就是一个内存位置的数据某时刻被引用，那么在此时刻附近也很有可能被引用，随时间流逝，该数据被引用的可能性逐渐降低。
空间局部性，如果某一内存位置的数据被使用，那么附近的数据也有可能被使用。

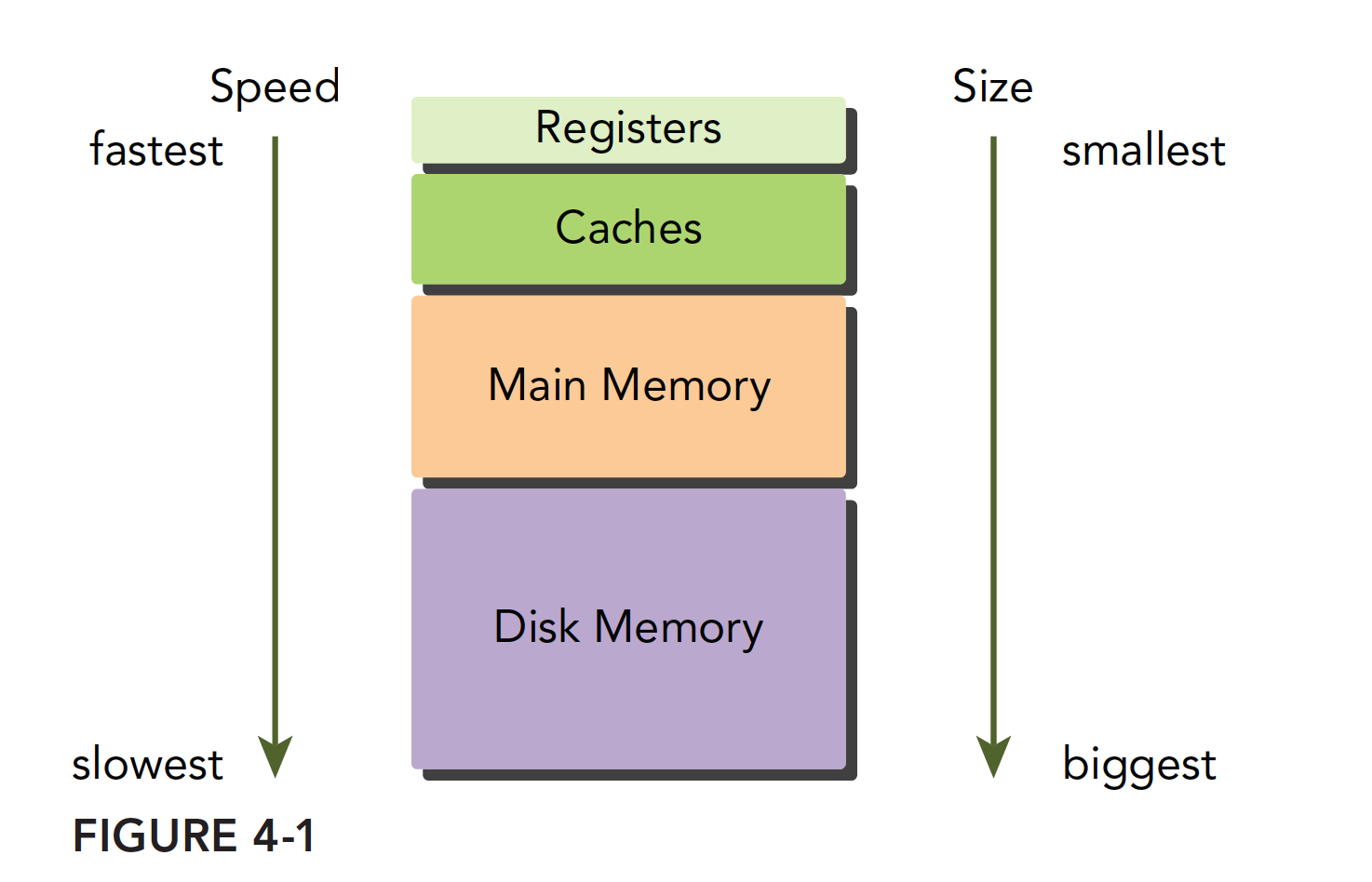

现代计算机的内存结构主要如下：

这个内存模型在程序局部性原则成立的时候有效。学习过串行编程的人也应该知道内存模型，速度最快的是寄存器，他能和cpu同步的配合，接着是缓存，在CPU片上，然后是主存储器，现在常见的就是内存条，显卡上也有内存芯片，然后是硬盘，这些内存设备的速度和容量相反，越快的越小，越慢的越大。
局部性是个非常有趣的事情，首先局部性的产生并不是因为设备的原因，而是程序从一开始被编写就有这个特征，与生俱来，所以当我们发现此特征后，就开始设计满足此特征硬件结构，也就是内存模型，当内存模型设计成如上结构的时候，如果你想写快速高效的程序，就要让自己的程序局部性足够好，所以这就进入了一个死循环，最后为了追求高效率，设备将越来越优化局部性，而程序也会越来越局部化。
总结下最后一层（硬盘磁带之类的）的特点：

• 每个比特位的价格要更低
• 容量要更高
• 延迟较高
• 处理器访问频率低

CPU和GPU的主存都是采用DRAM——动态随机存取存储器，而低延迟的内存，比如一级缓存，则采用SRAM——静态随机存取存储器。虽然底层的存储器延迟高，容量大，但是其中有数据被频繁使用的时候，就会向更高一级的层次传输，比如我们运行程序处理数据的时候，程序第一步就是把硬盘里的数据传输到主存里面。
GPU和CPU的内存设计有相似的准则和模型。但他们的区别是：CUDA编程模型将内存层次结构更好的呈献给开发者，让我们显示的控制其行为。

CUDA内存模型

对于程序员来说，分类内存的方法有很多中，但是对于我们来说最一般的分法是：

• 可编程内存
• 不可编程内存

对于可编程内存，如字面意思，你可以用你的代码来控制这组内存的行为；相反的，不可编程内存是不对用户开放的，也就是说其行为在出厂后就已经固化了，对于不可编程内存，我们能做的就是了解其原理，尽可能的利用规则来加速程序，但对于通过调整代码提升速度来说，效果很一般。
CPU内存结构中，一级二级缓存都是不可编程（完全不可控制）的存储设备。
另一方面，CUDA内存模型相对于CPU来说那是相当丰富了，GPU上的内存设备有：

• 寄存器
• 共享内存
• 本地内存
• 常量内存
• 纹理内存
• 全局内存

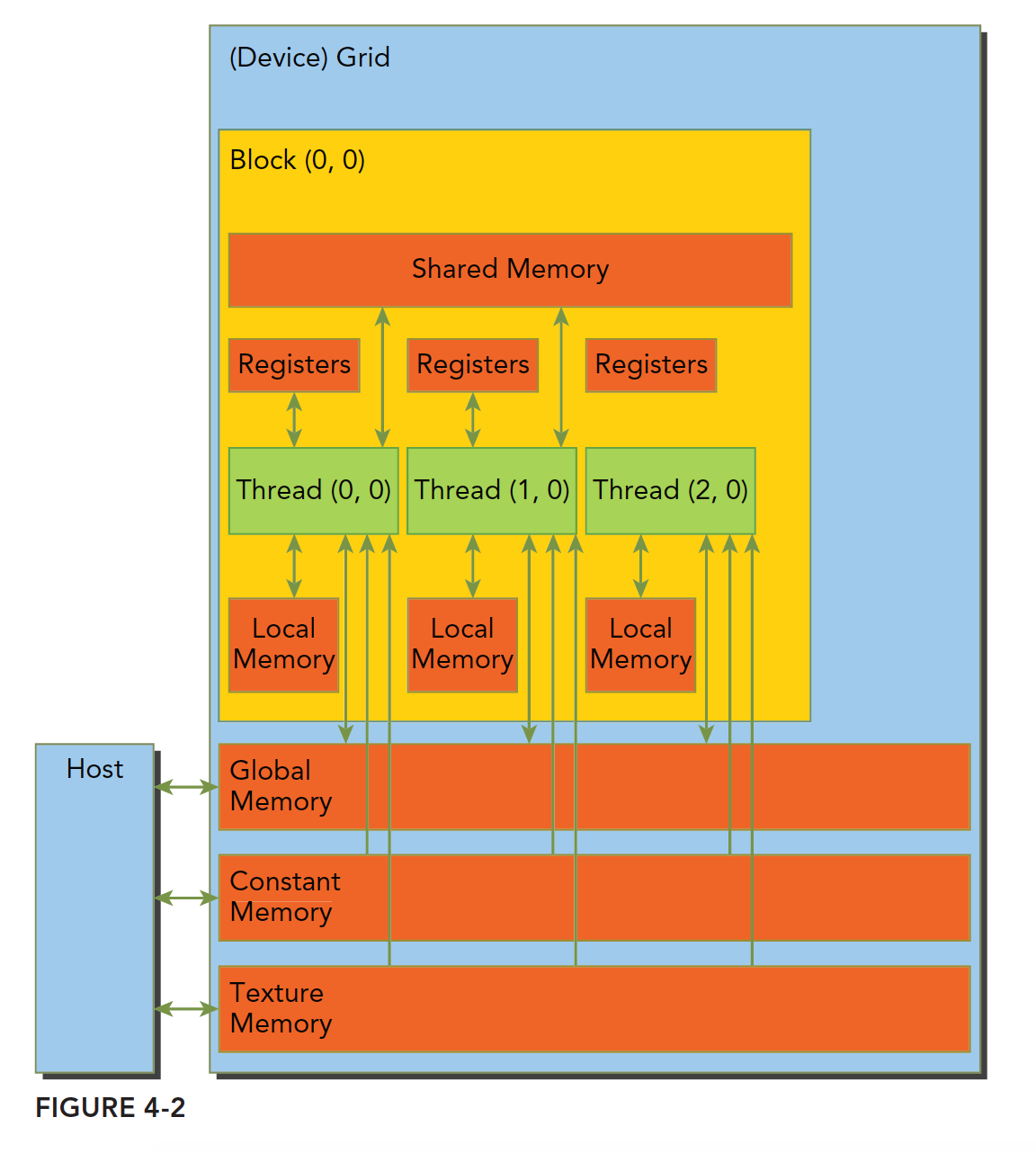

上述各种都有自己的作用域，生命周期和缓存行为。CUDA中每个线程都有自己的私有的本地内存；线程块有自己的共享内存，对线程块内所有线程可见；所有线程都能访问读取常量内存和纹理内存，但是不能写，因为他们是只读的；全局内存，常量内存和纹理内存空间有不同的用途。对于一个应用来说，全局内存，常量内存和纹理内存有相同的生命周期。下图总结了上面这段话，后面的大篇幅文章就是挨个介绍这些内存的性质和使用的。

寄存器

寄存器无论是在CPU还是在GPU都是速度最快的内存空间，但是和CPU不同的是GPU的寄存器储量要多一些，而且当我们在核函数内不加修饰的声明一个变量，此变量就存储在寄存器中，但是CPU运行的程序有些不同，只有当前在计算的变量存储在寄存器中，其余在主存中，使用时传输至寄存器。在核函数中定义的有常数长度的数组也是在寄存器中分配地址的。
寄存器对于每个线程是私有的，寄存器通常保存被频繁使用的私有变量，注意这里的变量也一定不能使共有的，不然的话彼此之间不可见，就会导致大家同时改变一个变量而互相不知道，寄存器变量的声明周期和核函数一致，从开始运行到运行结束，执行完毕后，寄存器就不能访问了。
寄存器是SM中的稀缺资源，Fermi架构中每个线程最多63个寄存器。Kepler结构扩展到255个寄存器，一个线程如果使用更少的寄存器，那么就会有更多的常驻线程块，SM上并发的线程块越多，效率越高，性能和使用率也就越高。
那么问题就来了，如果一个线程里面的变量太多，以至于寄存器完全不够呢？这时候寄存器发生溢出，本地内存就会过来帮忙存储多出来的变量，这种情况会对效率产生非常负面的影响，所以，不到万不得已，一定要避免此种情况发生。
为了避免寄存器溢出，可以在核函数的代码中配置额外的信息来辅助编译器优化，比如：

1
2
3
4
5

__global__ void
__lauch_bounds__(maxThreadaPerBlock,minBlocksPerMultiprocessor)
kernel(...) {
    /* kernel code */
}

这里面在核函数定义前加了一个 关键字 lauch_bounds，然后他后面对应了两个变量：

1. maxThreadaPerBlock：线程块内包含的最大线程数，线程块由核函数来启动
2. minBlocksPerMultiprocessor：可选参数，每个SM中预期的最小的常驻内存块参数。
   注意，对于一定的核函数，优化的启动边界会因为不同的结构而不同
   也可以在编译选项中加入

   1	-maxrregcount=32

来控制一个编译单元里所有核函数使用的最大数量。

本地内存

核函数中符合存储在寄存器中但不能进入被核函数分配的寄存器空间中的变量将存储在本地内存中，编译器可能存放在本地内存中的变量有以下几种：

• 使用未知索引引用的本地数组
• 可能会占用大量寄存器空间的较大本地数组或者结构体
• 任何不满足核函数寄存器限定条件的变量

本地内存实质上是和全局内存一样在同一块存储区域当中的，其访问特点——高延迟，低带宽。
对于2.0以上的设备，本地内存存储在每个SM的一级缓存，或者设备的二级缓存上。

共享内存

在核函数中使用如下修饰符的内存，称为共享内存：

1

__share__

每个SM都有一定数量的由线程块分配的共享内存，共享内存是片上内存，跟主存相比，速度要快很多，也即是延迟低，带宽高。其类似于一级缓存，但是可以被编程。
使用共享内存的时候一定要注意，不要因为过度使用共享内存，而导致SM上活跃的线程束减少，也就是说，一个线程块使用的共享内存过多，导致更过的线程块没办法被SM启动，这样影响活跃的线程束数量。
共享内存在核函数内声明，生命周期和线程块一致，线程块运行开始，此块的共享内存被分配，当此块结束，则共享内存被释放。
因为共享内存是块内线程可见的，所以就有竞争问题的存在，也可以通过共享内存进行通信，当然，为了避免内存竞争，可以使用同步语句：

1

void __syncthreads();

此语句相当于在线程块执行时各个线程的一个障碍点，当块内所有线程都执行到本障碍点的时候才能进行下一步的计算，这样可以设计出避免内存竞争的共享内存使用程序、
注意，__syncthreads();频繁使用会影响内核执行效率。
SM中的一级缓存，和共享内存共享一个64k的片上内存（不知道现在的设备有没有提高），他们通过静态划分，划分彼此的容量，运行时可以通过下面语句进行设置：

1

cudaError_t cudaFuncSetCacheConfig(const void * func,enum cudaFuncCache);

这个函数可以设置内核的共享内存和一级缓存之间的比例。cudaFuncCache参数可选如下配置：

1
2
3
4

cudaFuncCachePreferNone//无参考值，默认设置
cudaFuncCachePreferShared//48k共享内存，16k一级缓存
cudaFuncCachePreferL1// 48k一级缓存，16k共享内存
cudaFuncCachePreferEqual// 32k一级缓存，32k共享内存

Fermi架构支持前三种，后面的设备都支持。

常量内存

常量内存驻留在设备内存中，每个SM都有专用的常量内存缓存，常量内存使用：

1

__constant__

修饰，常量内存在核函数外，全局范围内声明，对于所有设备，只可以声明64k的常量内存，常量内存静态声明，并对同一编译单元中的所有核函数可见。
叫常量内存，显然是不能被修改的，这里不能被修改指的是被核函数修改，主机端代码是可以初始化常量内存的，不然这个内存谁都不能改就没有什么使用意义了，常量内存，被主机端初始化后不能被核函数修改，初始化函数如下：

1

cudaError_t cudaMemcpyToSymbol(const void* symbol,const void *src,size_t count);

同 cudaMemcpy的参数列表相似，从src复制count个字节的内存到symbol里面，也就是设备端的常量内存。多数情况下此函数是同步的，也就是会马上被执行。
当线程束中所有线程都从相同的地址取数据时，常量内存表现较好，比如执行某一个多项式计算，系数都存在常量内存里效率会非常高，但是如果不同的线程取不同地址的数据，常量内存就不那么好了，因为常量内存的读取机制是：
一次读取会广播给所有线程束内的线程。

纹理内存

纹理内存驻留在设备内存中，在每个SM的只读缓存中缓存，纹理内存是通过指定的缓存访问的全局内存，只读缓存包括硬件滤波的支持，它可以将浮点插入作为读取过程中的一部分来执行，纹理内存是对二维空间局部性的优化。
总的来说纹理内存设计目的应该是为了GPU本职工作显示设计的，但是对于某些特定的程序可能效果更好，比如需要滤波的程序，可以直接通过硬件完成。

全局内存

GPU上最大的内存空间，延迟最高，使用最常见的内存，global指的是作用域和生命周期，一般在主机端代码里定义，也可以在设备端定义，不过需要加修饰符，只要不销毁，是和应用程序同生命周期的。全局内存对应于设备内存，一个是逻辑表示，一个是硬件表示、
全局内存可以动态声明，或者静态声明，可以用下面的修饰符在设备代码中静态的声明一个变量：

1

__device__

我们前面声明的所有的在GPU上访问的内存都是全局内存，或者说到目前为止我们还没对内存进行任何优化。
因为全局内存的性质，当有多个核函数同时执行的时候，如果使用到了同一全局变量，应注意内存竞争。
全局内存访问是对齐，也就是一次要读取指定大小（32，64，128）整数倍字节的内存，所以当线程束执行内存加载/存储时，需要满足的传输数量通常取决与以下两个因素：

1. 跨线程的内存地址分布
2. 内存事务的对齐方式。

一般情况下满足内存请求的事务越多，未使用的字节被传输的可能性越大，数据吞吐量就会降低，换句话说，对齐的读写模式使得不需要的数据也被传输，所以，利用率低到时吞吐量下降。1.1以下的设备对内存访问要求非常严格（为了达到高效，访问受到限制）因为当时还没有缓存，现在的设备都有缓存了，所以宽松了一些。
接下来演技如何优化全局内存访问，最大程度提高全局内存的数据吞吐量。

GPU缓存

与CPU缓存类似，GPU缓存不可编程，其行为出厂是时已经设定好了。GPU上有4种缓存：

1. 一级缓存
2. 二级缓存
3. 只读常量缓存
4. 只读纹理缓存

每个SM都有一个一级缓存，所有SM公用一个二级缓存。一级二级缓存的作用都是被用来存储本地内存和全局内存中的数据，也包括寄存器溢出的部分。Fermi，Kepler以及以后的设备，CUDA允许我们配置读操作的数据是使用一级缓存和二级缓存，还是只使用二级缓存。
与CPU不同的是，CPU读写过程都有可能被缓存，但是GPU写的过程不被缓存，只有加载会被缓存！
每个SM有一个只读常量缓存，只读纹理缓存，它们用于设备内存中提高来自于各自内存空间内的读取性能。（常量内存，和纹理内存是否和全局内存在一个硬件片上，这个我还真不知道，要到后面我们研究硬件的时候说明，这里挖个坑）

CUDA变量声明总结

用表格进行总结：

设备存储器的重要特征：

静态全局内存

CPU内存有动态分配和静态分配两种类型，从内存位置来说，动态分配在堆上进行，静态分配在站上进行，在代码上的表现是一个需要new，malloc等类似的函数动态分配空间，并用delete和free来释放。在CUDA中也有类似的动态静态之分，我们前面用的都是要cudaMalloc的，所以对比来说就是动态分配，我们今天来个静态分配的，不过与动态分配相同是，也需要显式的将内存copy到设备端，我们用下面代码来看一下程序的运行结果:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

#include <cuda_runtime.h>
#include <stdio.h>
__device__ float devData;
__global__ void checkGlobalVariable()
{
    printf("Device: The value of the global variable is %f\n",devData);
    devData+=2.0;
}
int main()
{
    float value=3.14f;
    cudaMemcpyToSymbol(devData,&value,sizeof(float));
    printf("Host: copy %f to the global variable\n",value);
    checkGlobalVariable<<<1,1>>>();
    cudaMemcpyFromSymbol(&value,devData,sizeof(float));
    printf("Host: the value changed by the kernel to %f \n",value);
    cudaDeviceReset();
    return EXIT_SUCCESS;
}

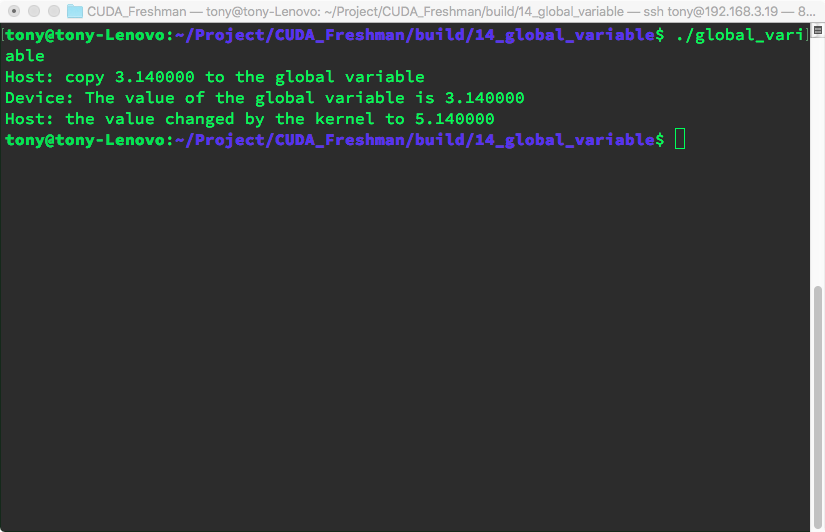

运行结果

这个唯一要注意的就是，这一句

1

cudaMemcpyToSymbol(devData,&value,sizeof(float));

函数原型说的是第一个应该是个void*，但是这里写了一个device float devData;变量，这个说到底还是设备上的变量定义和主机变量定义的不同，设备变量在代码中定义的时候其实就是一个指针，这个指针指向何处，主机端是不知道的，指向的内容也不知道，想知道指向的内容，唯一的办法还是通过显式的办法传输过来：

1

cudaMemcpyFromSymbol(&value,devData,sizeof(float));

这里需要注意的只有这点：

1. 在主机端，devData只是一个标识符，不是设备全局内存的变量地址
2. 在核函数中，devData就是一个全局内存中的变量。
   主机代码不能直接访问设备变量，设备也不能访问主机变量，这就是CUDA编程与CPU多核最大的不同之处

   1	cudaMemcpy(&value,devData,sizeof(float));

是不可以的！这个函数是无效的！就是你不能用动态copy的方法给静态变量赋值！
如果你死活都要用cudaMemcpy，只能用下面的方式：

1
2
3

float *dptr=NULL;
cudaGetSymbolAddress((void**)&dptr,devData);
cudaMemcpy(dptr,&value,sizeof(float),cudaMemcpyHostToDevice);

主机端不可以对设备变量进行取地址操作！这是非法的！
想要得到devData的地址可以用下面方法：

1
2

float *dptr=NULL;
cudaGetSymbolAddress((void**)&dptr,devData);

当然也有一个例外，可以直接从主机引用GPU内存——CUDA固定内存。后面我们会研究这部分。
CUDA运行时API能访问主机和设备变量，但这取决于你给正确的函数是否提供了正确的参数，使用运行时API，如果参数填错，尤其是主机和设备上的指针，结果是无法预测的。

总结

本文给出了CUDA内存模型的Big picture，以提纲方式，引出下面两章的内容。
