空域滤波基础介绍

今天废话多了点,因为内容不是很多,滤波的概念其实是频域概念,即对信号频率进行处理,高于或低于截止频率的将被干掉,或者带通带限,就有了高通滤波器,低通滤波器。频域的相乘对应于时域的卷积,于是,空域滤波器(空间滤波器也叫卷积核,空间掩膜,核,模板,窗口等)和图像的卷积能达到和频域相同或相近的效果,所以我们要说先图像空域的卷积,值得注意的是空间滤波器只有线性滤波器和频域对应有关联,非线性滤波器在频域无法实现。

空间滤波器组成:

  1. 一个邻域(典型的是以某一点为中心的矩形)
  2. 对该邻域做规定的运算,得到结果赋值到邻域中心位置,特别的,赋值到邻域对应的中心并不是原图上的,而是结果上的,因为本步计算的结果将不会影响下一步计算,所以原图像不能被改变

如果执行线性操作,将可以在频域找到对应操作,如果采用非线性操作,频域则无对应。一般掩膜使用奇数x奇数大小,因为这样中心为整数坐标:
线性计算如下,w为模板,f为图像:
Center

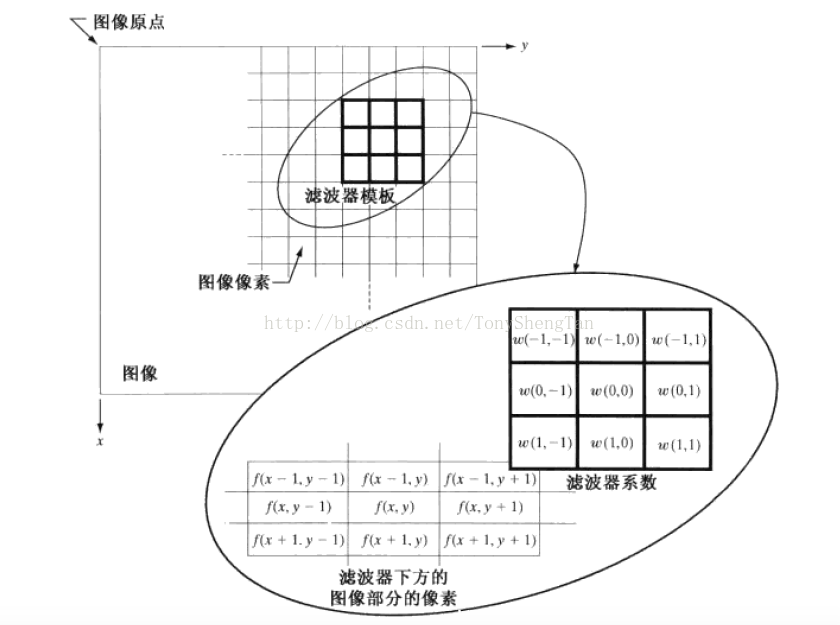

示意图:
Center 1
与卷积相似的计算,叫做相关,相关时模板从图像上划过,计算模板与图像每个位置对应的乘积并求和,赋值给中心位置,卷积类似但是要将模板旋转180°,如果将模板按照线性存储,简单的做饭就是将数组倒置,最后变最前。对于图像边缘的像素,卷积无法覆盖的地方采用外围补0的方法。

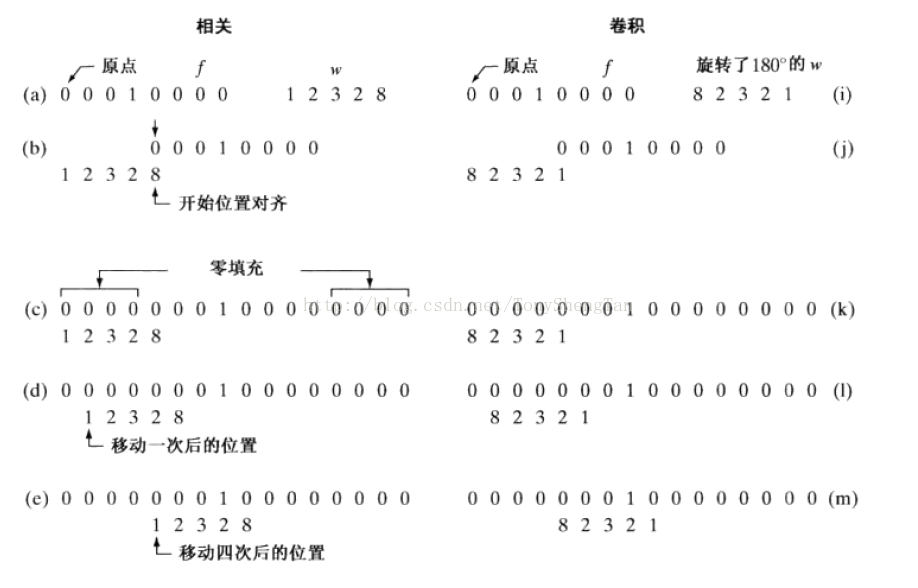

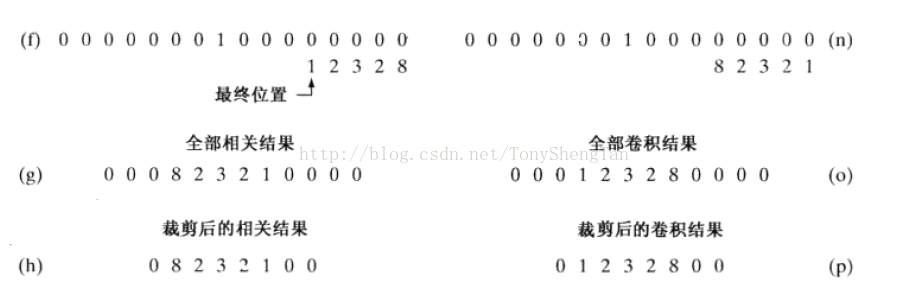

截个图,来解释下上面的话,或者看前面关于卷积的理解的博客:
Center 2
Center 3
需要注意一下几点:

  1. 卷积或相关时关于位移的函数
  2. 滤波模板w与只有一个1其他都是0的函数相关,得到一个旋转180°的拷贝,这个函数叫离散单位冲激。
  3. 如果模板关于原点对称,那么相关和卷积结果相同
  4. 滤波时使用卷积,相关可以用于模板匹配
  5. 卷积是线性系统计算的基础

接下来就是卷积模板的定义了,之前在频域中说过,一种线性模板可以是频域设计的然后ifft到空域,生成小模板,还有就是直接在空域设计,模板系数决定模板的用途,对于线性模板,唯一能做的是相乘后求和,所以计算方式规定了以后就只能有系数是可以设计的了。例如使用一个二维高斯函数生成模板。
空域中定义一个滤波器以后,一般下需要到频域观察下其是否有其他频率影响,例如对于一个平滑滤波器,我们应该观察下其频域特性,是否在高频部分有旁瓣。不过对于一个离散模板来说,只要有截断,就会产生旁瓣。

空域滤波与频域比较

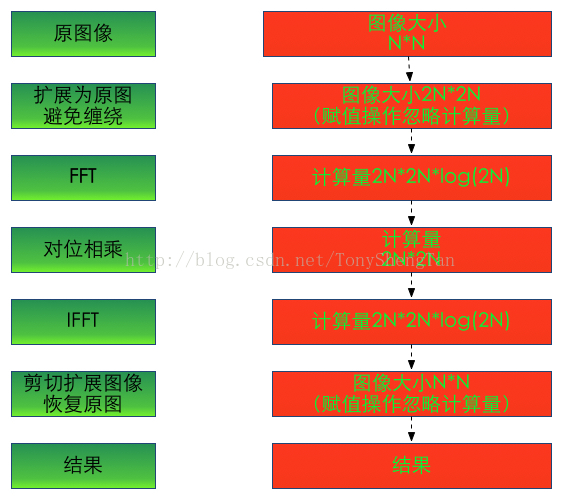

这里我们只比较算法的时间复杂度,因为之前我曾说过一道面试题,为什么使用空间滤波模板,而不是用频域滤波。下图给出频域计算过程和算法计算量:
Center 4
最后得出的计算量是除去赋值操作,结果: $(4+8log2N)N^2$
而空间卷积(相关)如果不加优化,使用最普通的算法,时间复杂度是 $N^2
M^2$ (其中M是窗宽),所以当 $M^2<(4+8log2N)$ 时,频域滤波速度没有优势,更主要的一点是扩展图像以后引入的高频干扰,观察下图

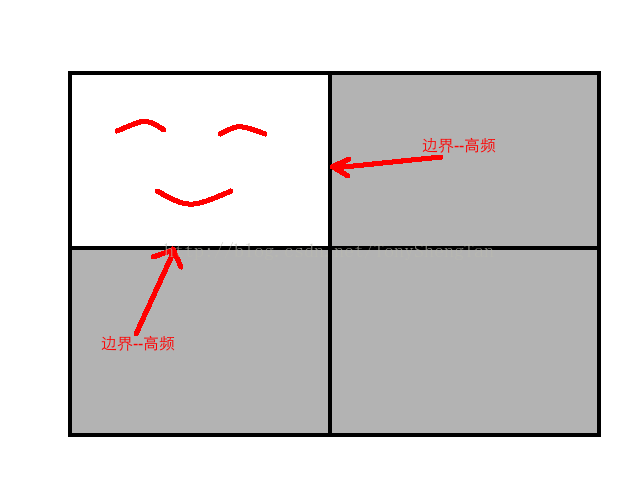

Center 5
填充后的图像边缘将引入高频分量,使频域滤波后的一周有高频干扰,如图:
原图:
Center 6
上面是一副512x512的纯白图片
采用高斯高通处理后:
Center 7
周围的泛白就是高频成分被遗留的结果。
特别的,如果空预处理高通时,改变周围的填充策略(例如复制边缘)将不会有这种效果。

总结

总结,空域处理将占据处理的大部分,而频域更适合做分析,就像matlab一般用作模拟和实验算法,真正的工程中一般要用c,c++这些工具,所以,各有各的用途,分析和工程,都是重要的应用
