灰度图像-图像分割 阈值处理之OTSU阈值

废话开始,今天介绍OTSU算法,本算法比前面给出的算法更能够给出数学上的最佳阈值,不需要任何输入附加参数、与同样不需要输入附加参数的迭代均值和均值阈值来比较,OTSU给出的阈值能使分类更加均匀。
阈值处理将灰度值分为两类,而对于分类问题,已有的一种最优闭合解–贝叶斯决策规则。

贝叶斯决策规则

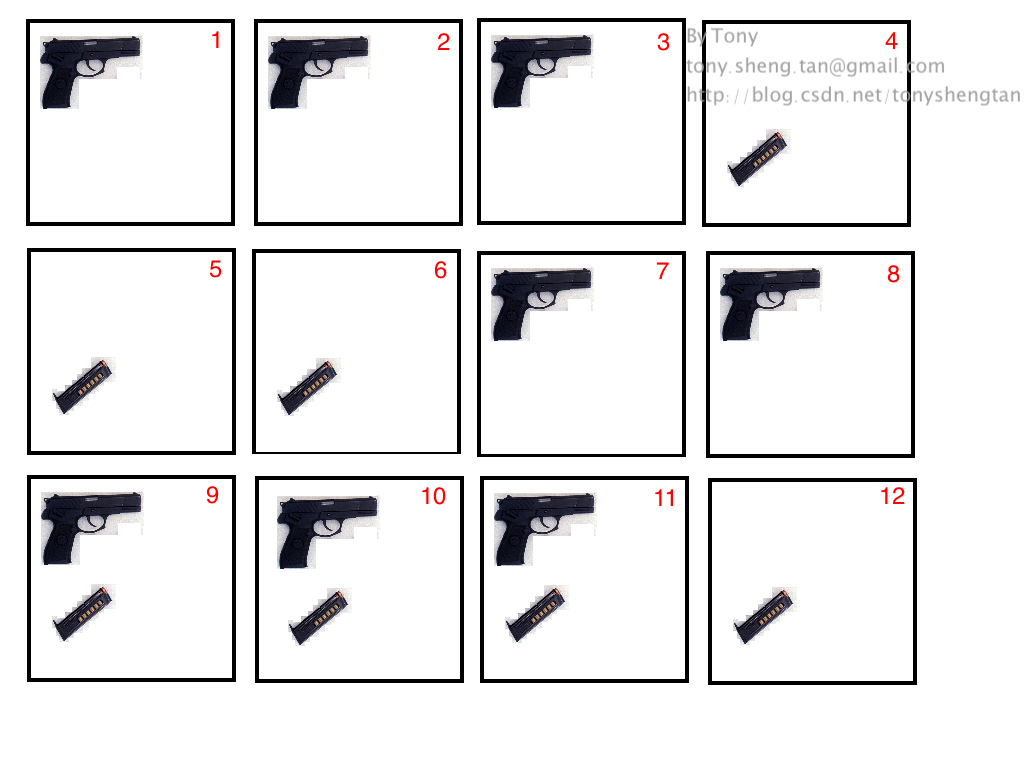

首先介绍下贝叶斯公式的形象化理解,考虑下图

上面的12幅图中有手枪和弹夹,只有弹夹和手枪出现在同一个盒子的时候才有杀伤力,也就是你拿到一个盒子,你不知道里面是什么,有可能是枪,有可能是弹夹,有可能同时有枪和弹夹。下面来从概率学角度分析
设盒子里有枪为事件A,那么A出现的概率设为 $p(A)$ 。
设盒子里有弹夹为事件B,那么B出现的概率设为 $p(B)$ 。
那么同时出现事件A和事件B的概率为 $p(AB)$
看图可以知道
$p(A)=\frac{8}{12}=\frac{2}{3}$ ……….(1)
$p(B)=\frac{7}{12}$ ……….(2)
$p(AB)=\frac{3}{12}=\frac{1}{4}$ ……….(3)

考虑我们随机抽出一个盒子,先拿出一个东西,比如先拿出一把枪,那么也就是事件A发生了,那么我们继续从盒子里拿东西,有可能拿到弹夹,也有可能啥也没有,那么拿到弹夹的概率就如下:
$p(B|A)=\frac{3}{8}$ ……….(4)

同理,如果先拿出来的是个弹夹,那么接下来拿出枪的概率是:
$p(A|B)=\frac{3}{7}$ ……….(5)

结合(1)(2)(3)(4)(5),可以得到:
$p(AB)=p(A|B)\times p(B)=p(B|A)\times p(A)$ ……….(6)


假设下面情形:
已知拿出枪的概率是:
$p(A)=\frac{2}{3}$

拿出枪以后拿出弹夹的概率
$p(B|A)=\frac{3}{8}$

拿出弹夹的概率:
$p(B)=\frac{7}{12}$

求拿出弹夹以后拿出枪的概率
$p(A|B)=\frac{p(B|A)\times p(A)}{p(B)}$

以上就是贝叶斯公式的一般形式,更复杂的形式会在后面的文章中详细介绍。(更复杂的形式是指盒子里有枪,子弹,弹夹,手榴弹。。。。。。)

数学原理

OTSU算法可以基于直方图计算,考虑灰度级为{0,1,2……..L-1}大小为 $M \times N$ 的图像,设 $n_i$ 为灰度级为i的像素的总数量,那么:
$M \times N=\sum^{L-1}_{i=0}n_i$

$p(n_i)=\frac{n_i}{M \times N}$

$\sum^{L-1}_{i=0}p_i=1$

假设阈值为k将直方图分成两部分。
部分1$(C_1)$的概率为:
$p_1(k)=\sum^{k}_{i=0}p_i$

部分2$(C_2)$的概率为:
$p_2(k)=\sum^{L-1}_{i=k+1}p_i$

部分1$(C_1)$的平均数:
$m_1(k)=\sum^{k}_{i=0}i\times P(i|C_1)=\sum^{k}_{i=0}i\times \frac{P(C_1|i)\times P(i)}{P(C_1)}$

$P(C_1|i)$ 的值为1,因为 $i$ 是属于 $C_1$ 的,所以发生$i$ 以后发生 $C_1$ 的概率是100%,所以
$m_1(k)=\frac{1}{P_1(k)}\sum^{k}_{i=0}i\times p_i$

部分2$(C_2)$ 的平均数:
$m_2(k)=\frac{1}{P_2(k)} \sum^{L-1}_{k+1}i\times p_i$

全图的均值
$m_G=\sum^{L-1}_{i=0}iP_i$

上面的式子可以由下面验证:
$P_1m_1+P_2m_2=m_G$

$P_1+P_2=1$

下面就是关键部分了,如何评价一个阈值的好坏,提出一个阈值,将像素灰度分为两类,通过以下的公式来评价阈值质量:

$\eta=\frac{\delta_B^2}{\delta_G^2}$

$\delta_G^2=\sum^{L-1}_{i=0}(i-m_G)^2\times p_i$

$\delta_B^2$是类间方差,其定义为:
$\delta_B^2=P_1(m_1-m_G)^2+P_2(m_2-m_G)^2$

公式还可以写成:
$\delta^2_B=P_1P_2(m_1-m_2)^2=\frac{P_1(m_1-m_G)^2}{1-P_1}$

于是最佳阈值$k^{}$ 由下面得出:
$\delta^2_B(k^{
})=max_{0\leq k \leq L-1}\delta^2_B(k)$

通过上式可以通过迭代计算出最佳的k值。使用k作为阈值,对图像进行处理。

代码实现

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
/*
*OTSU 算法
*otsu 算法使用贝叶斯分类原理得到最好聚类
*
*
*/
//归一化直方图

void setHist2One(double *hist_d,double *dst_hist_d){
double sum=0.0;
for(int i=0;i<GRAY_LEVEL;i++)
sum+=hist_d[i];
if(sum!=0)
for(int i=0;i<GRAY_LEVEL;i++)
dst_hist_d[i]=hist_d[i]/sum;

}
//计算公式中最大的deta,并返回直方图灰度
double findMaxDeta(double *hist_d){
double max_deta=-1.0;
double max_deta_location=0.0;
double m_g=0.0;

for(int i=0;i<GRAY_LEVEL;i++)
m_g+=i*hist_d[i];


for(int i=0;i<GRAY_LEVEL;i++){
double p1=0.0;
double m1=0.0;
double deta=0.0;
for(int j=0;j<=i;j++){
p1+=hist_d[j];
m1+=j*hist_d[j];
}
deta=p1*(m1-m_g)*(m1-m_g)/(1-p1);
if(deta>max_deta){
max_deta_location=i;
max_deta=deta;
}
}
return max_deta_location;
}
void OTSUThreshold(double *src,double *dst,int width,int height,int type){
int hist[GRAY_LEVEL];
double hist_d[GRAY_LEVEL];
setHistogram(src, hist, width, height);
Hist_int2double(hist, hist_d);
setHist2One(hist_d, hist_d);
double threshold=findMaxDeta(hist_d);
Threshold(src, dst, width, height, threshold, type);
}

观察结果

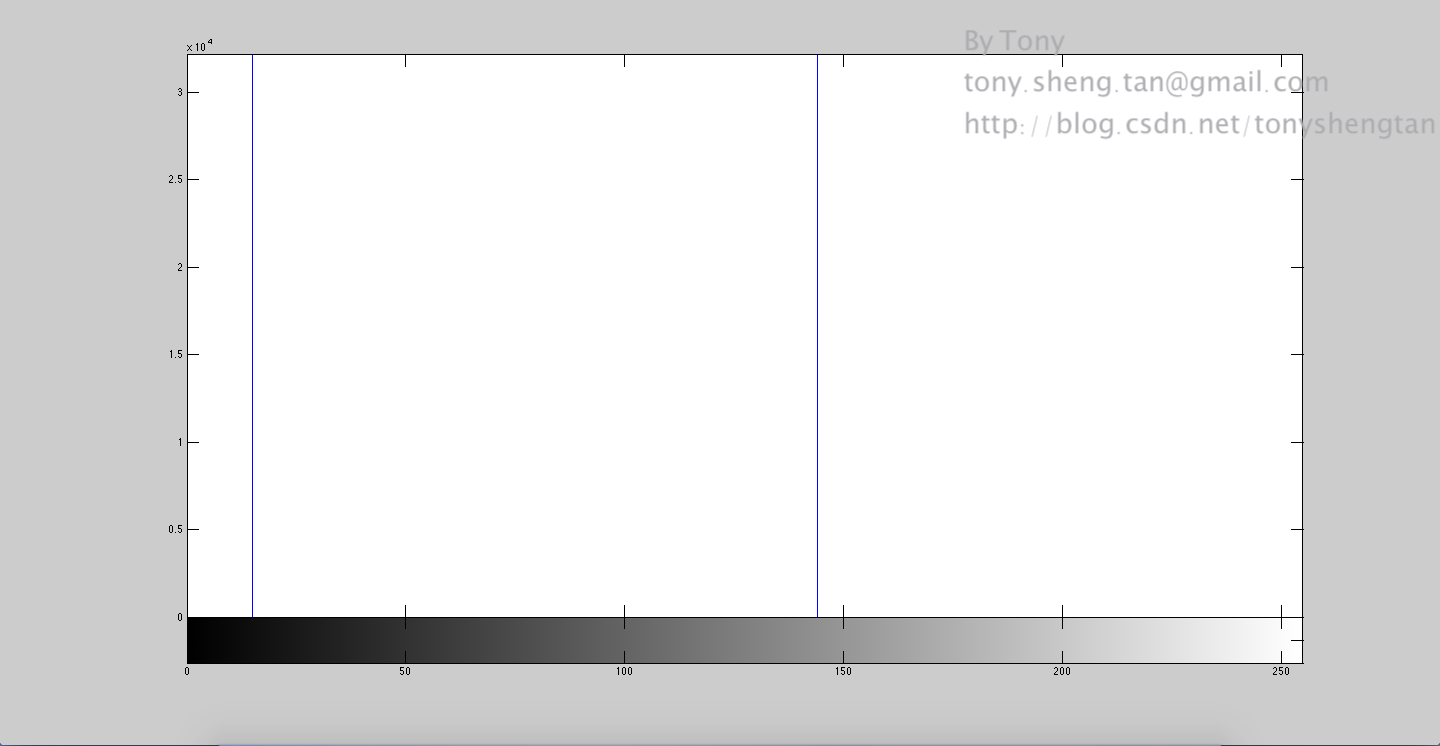

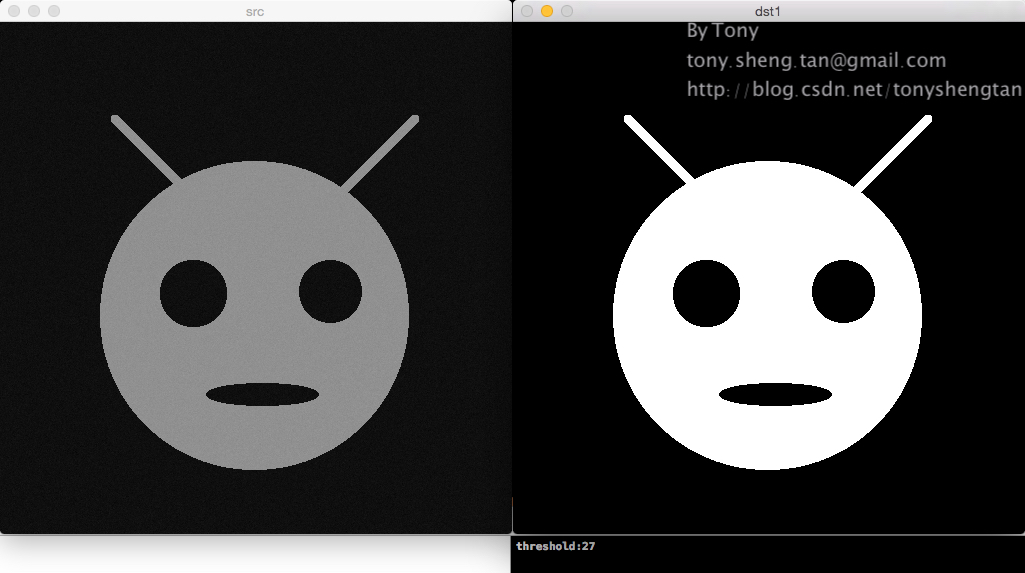

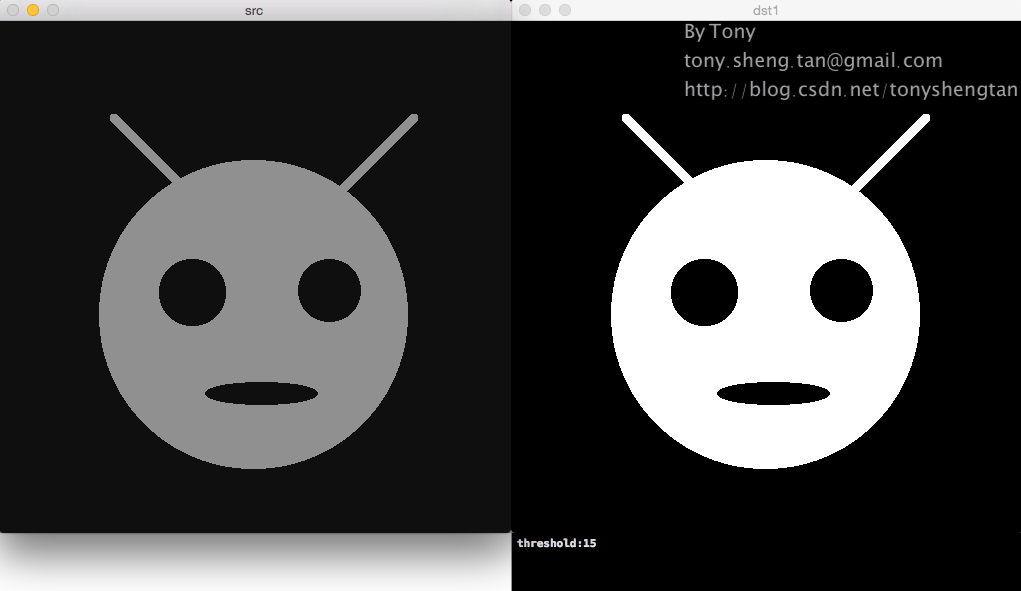

原图:

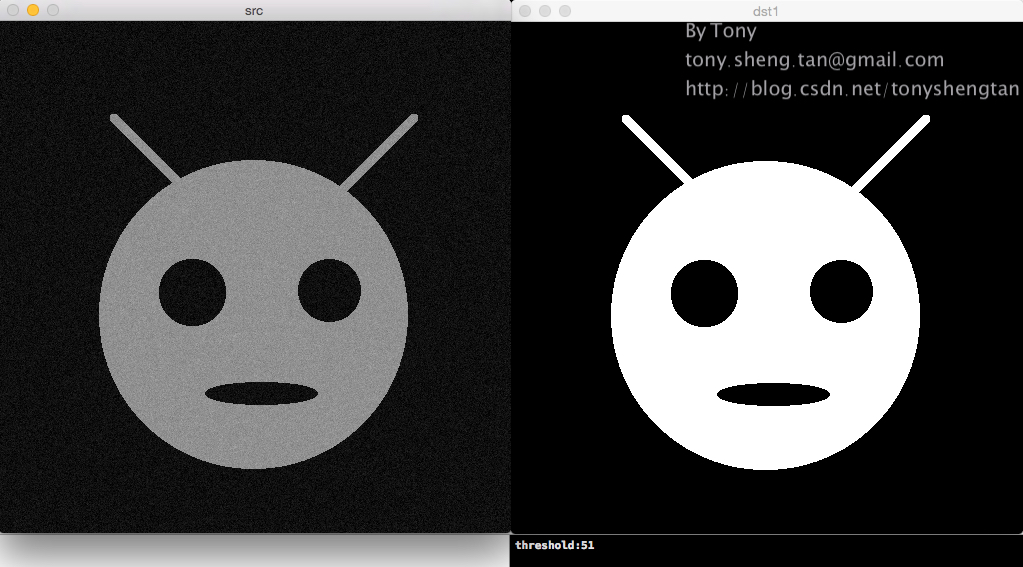

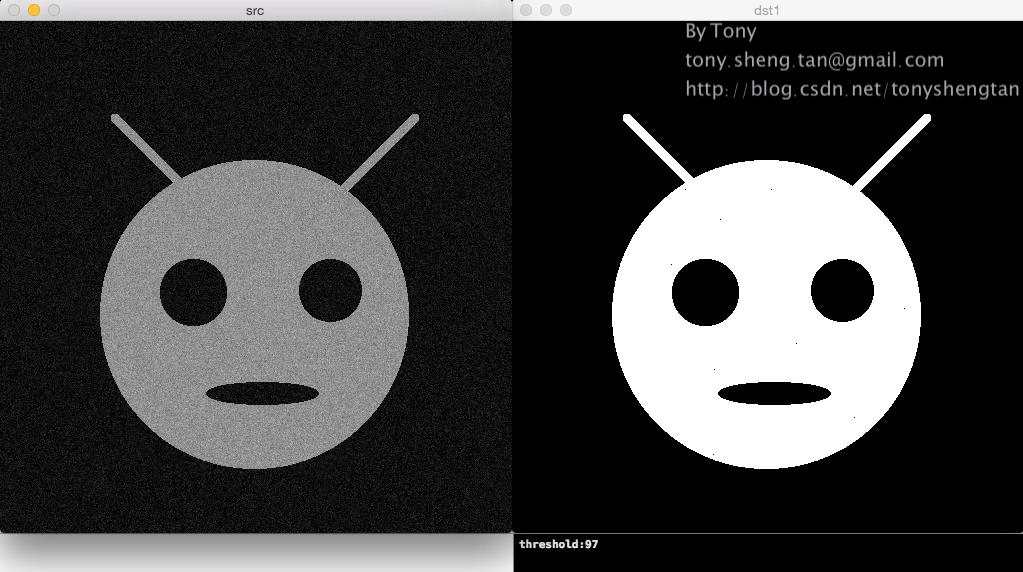

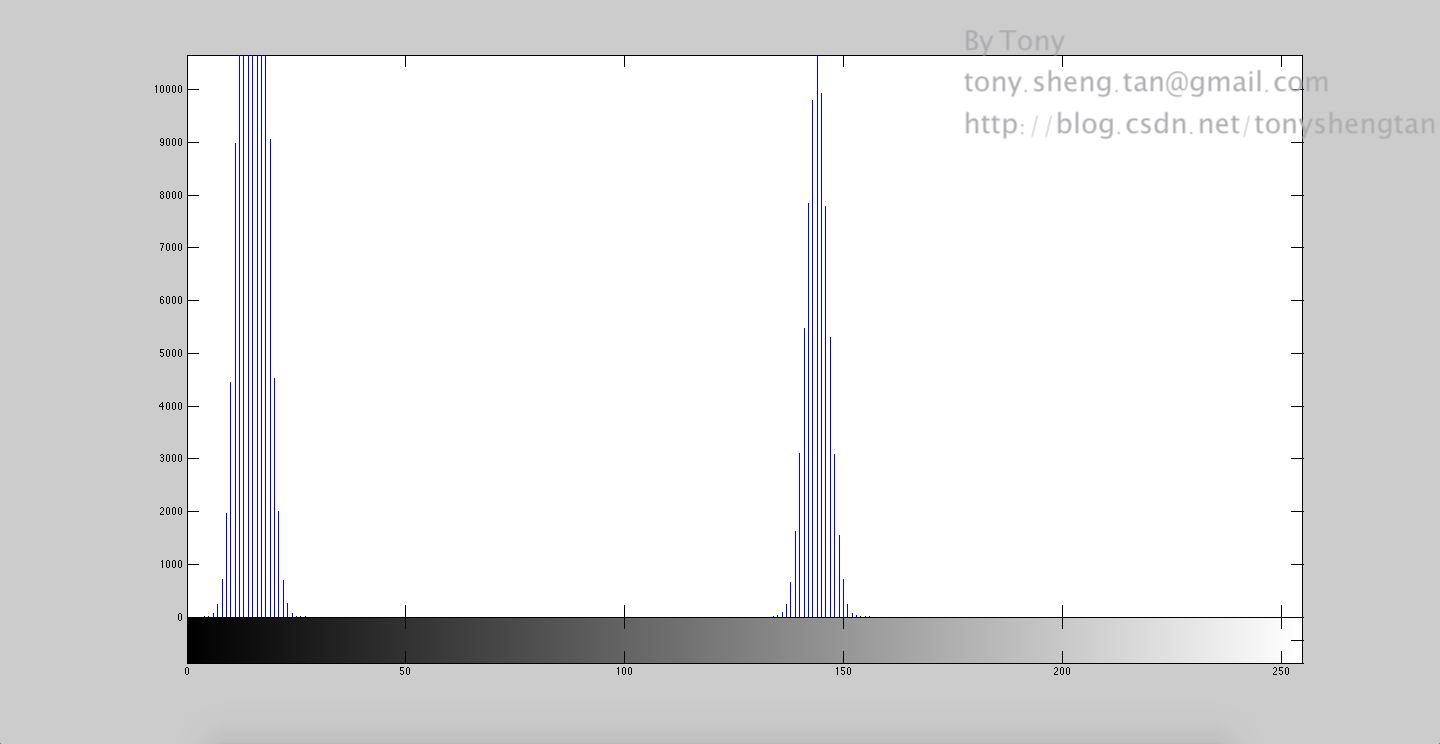

加入1%的高斯噪声:

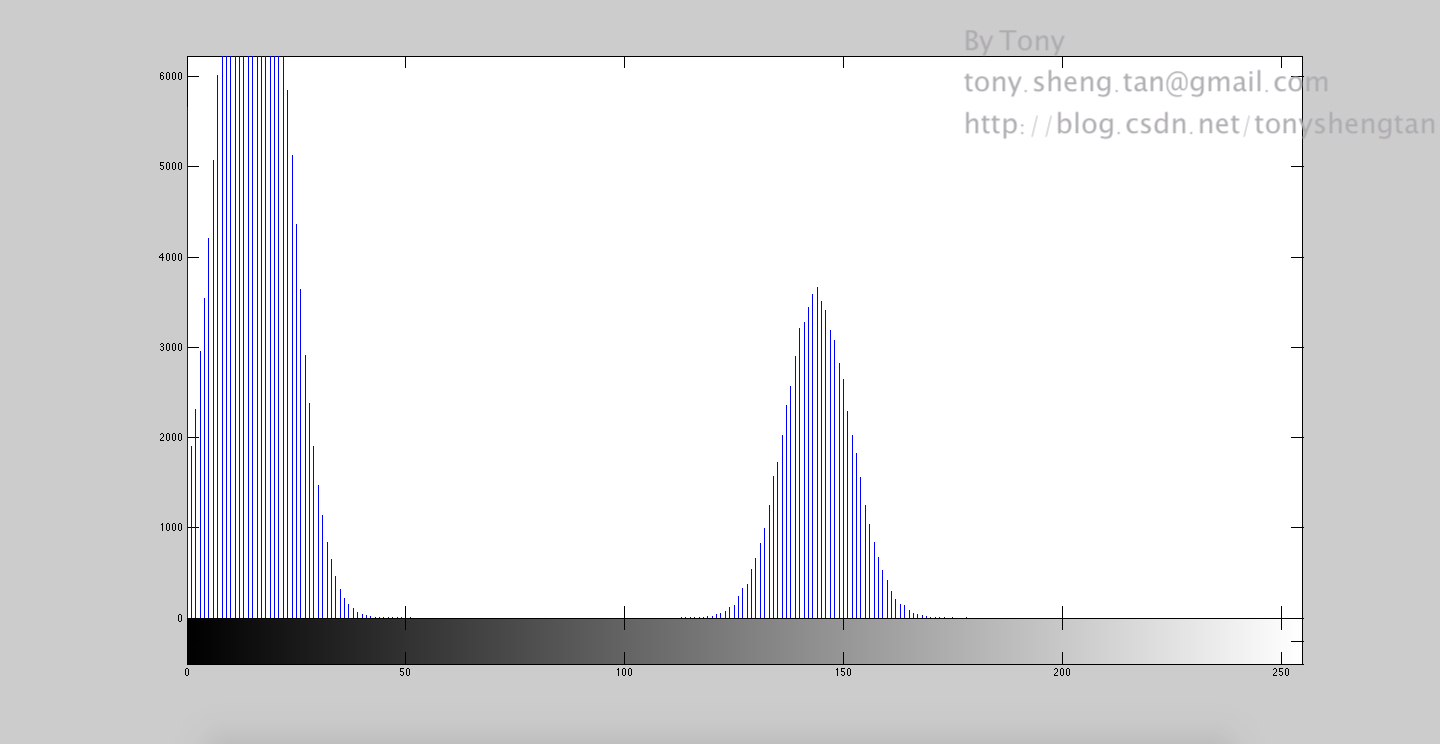

加入3%的高斯噪声:

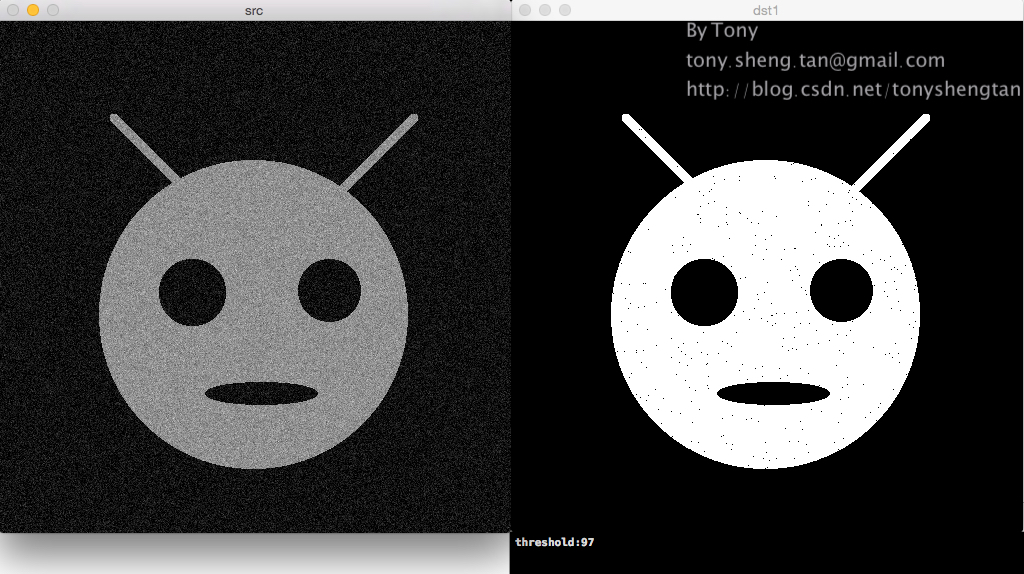

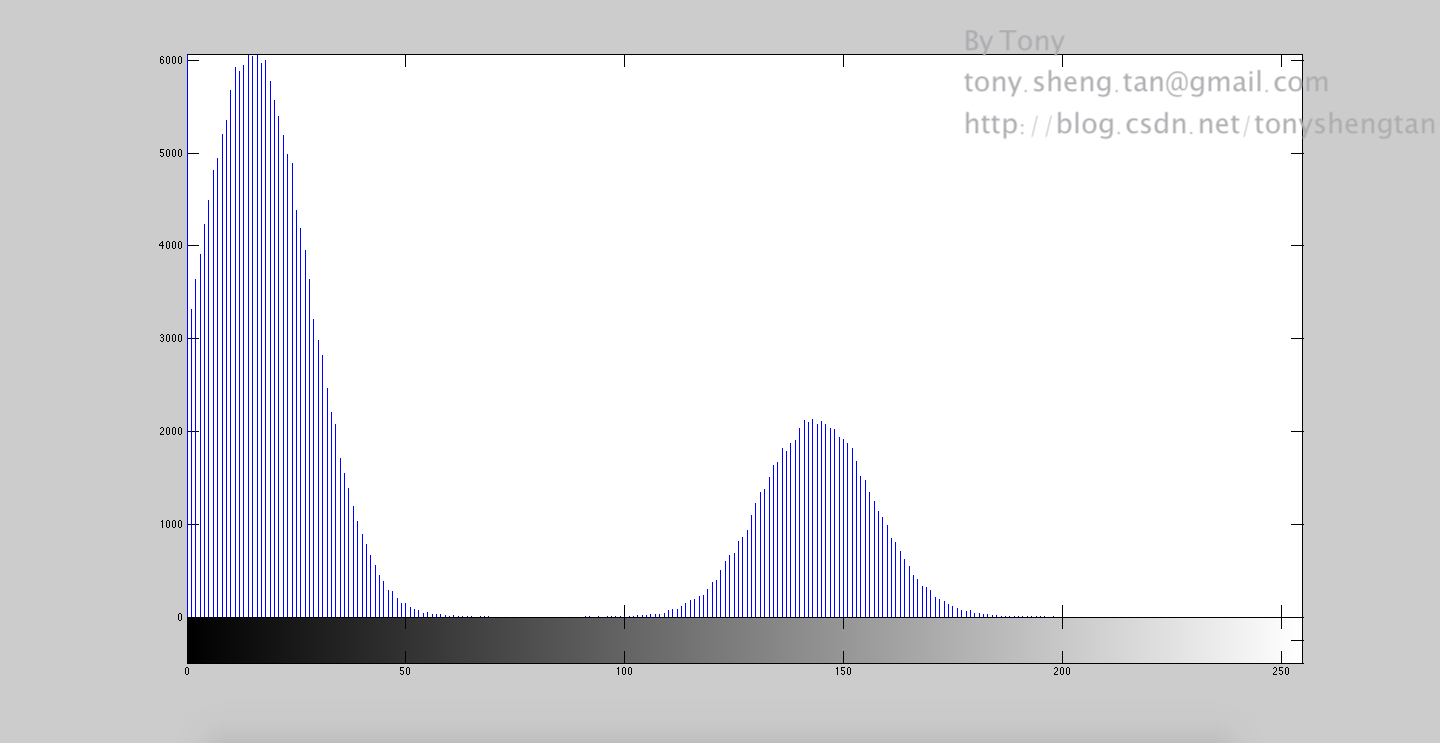

加入5%的高斯噪声:

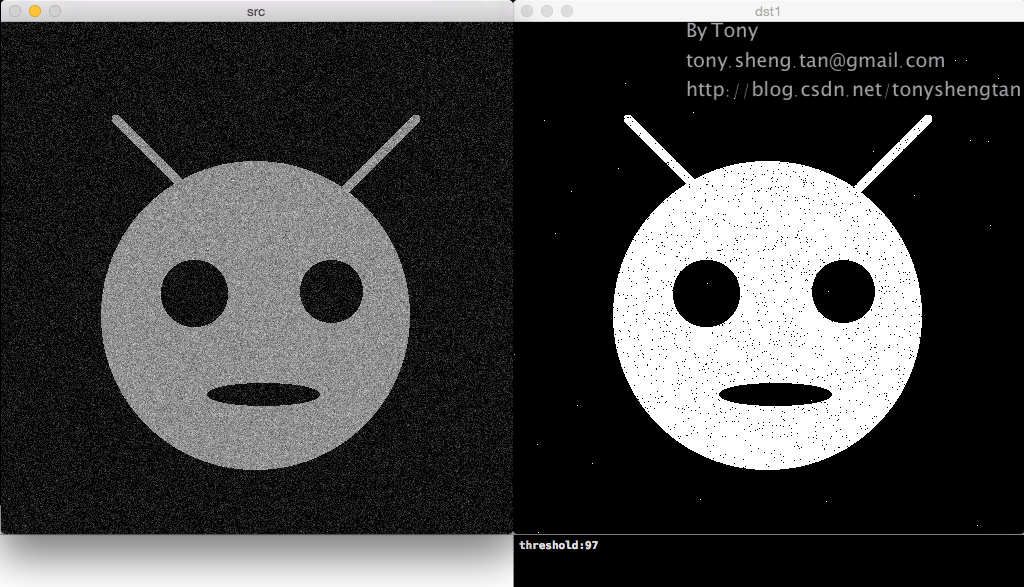

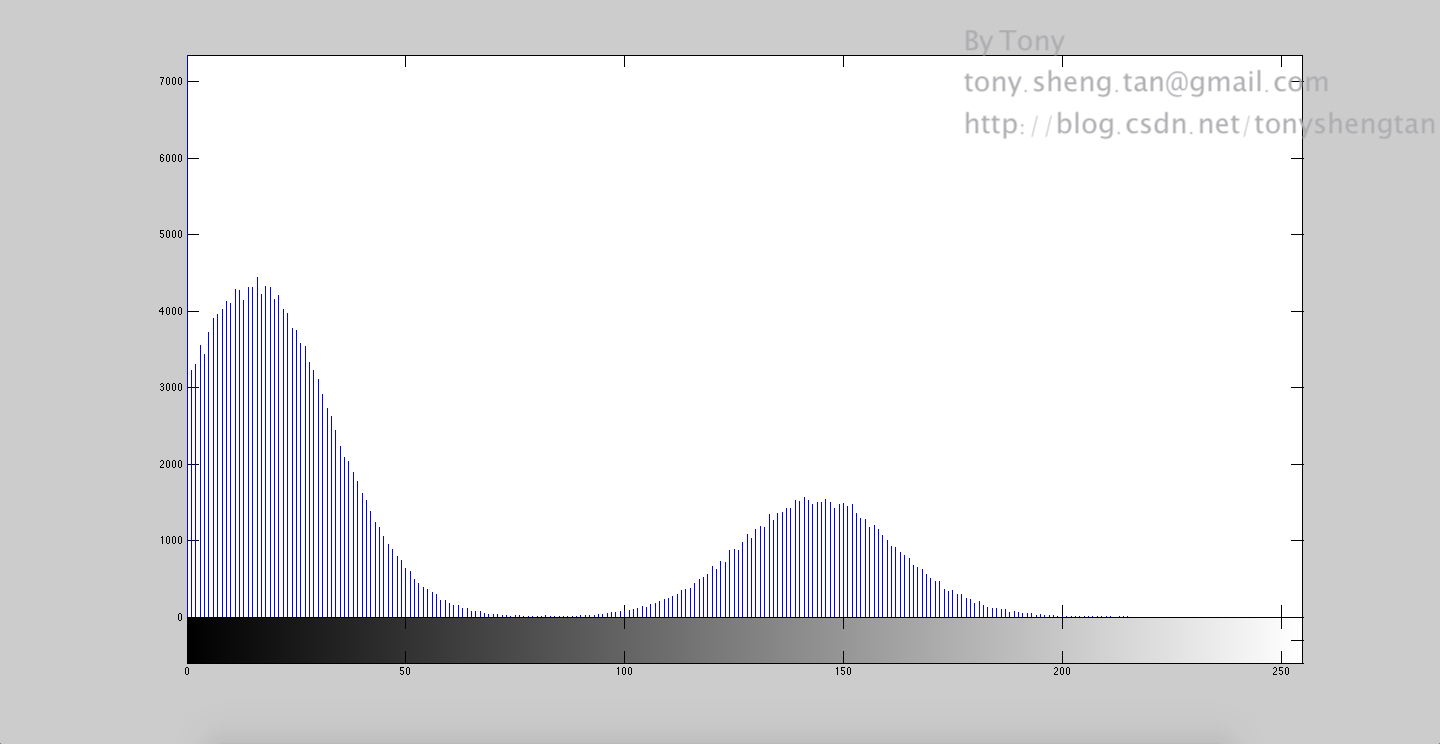

加入7%的高斯噪声:

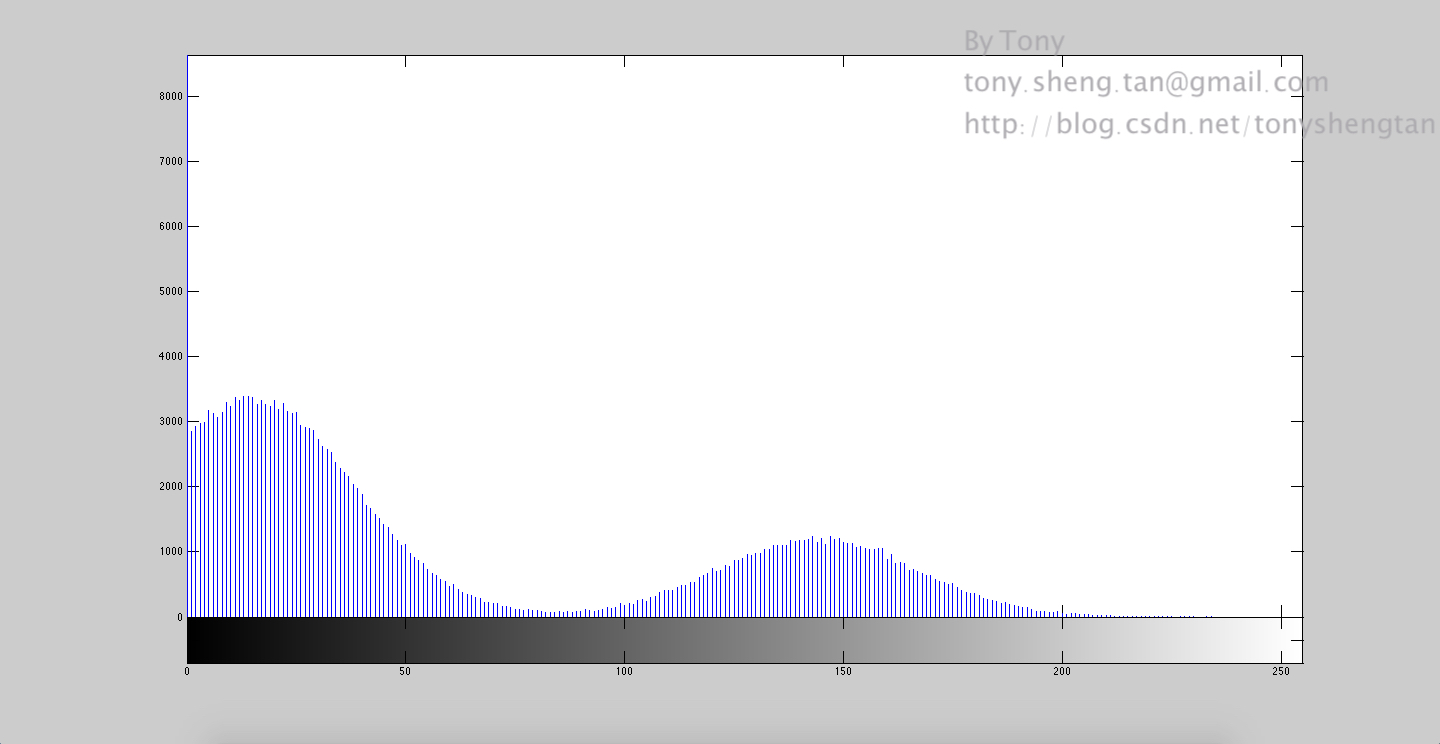

加入9%的高斯噪声:

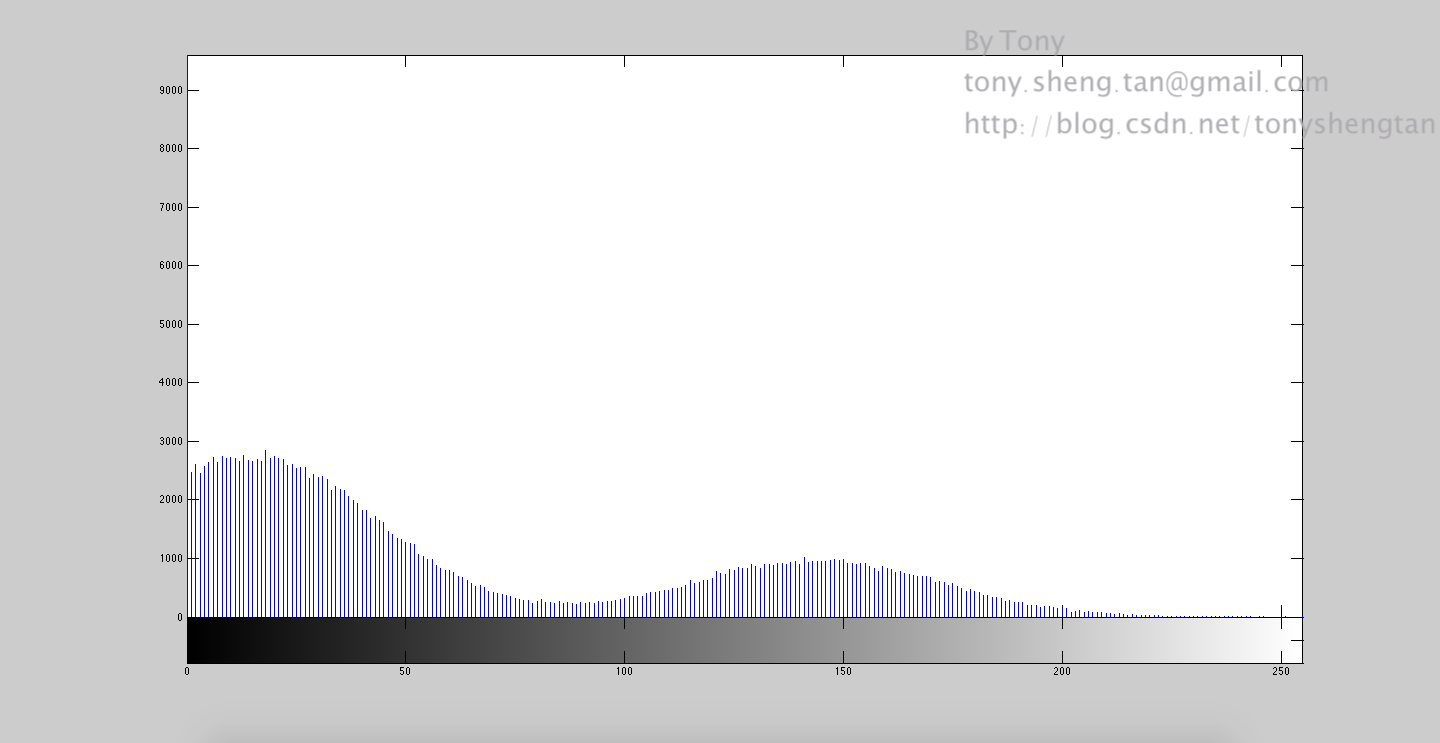

加入11%的高斯噪声:

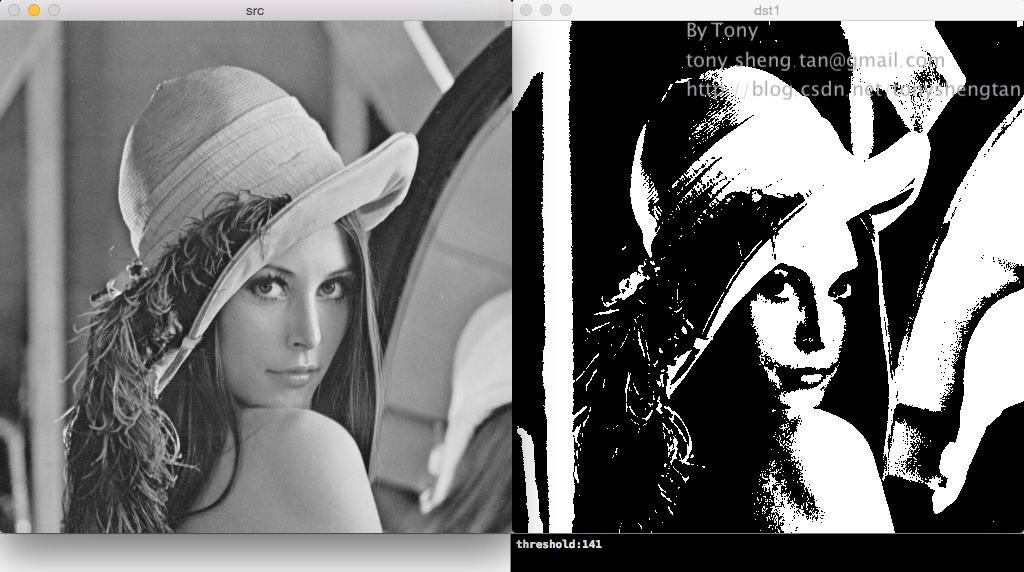

lena:

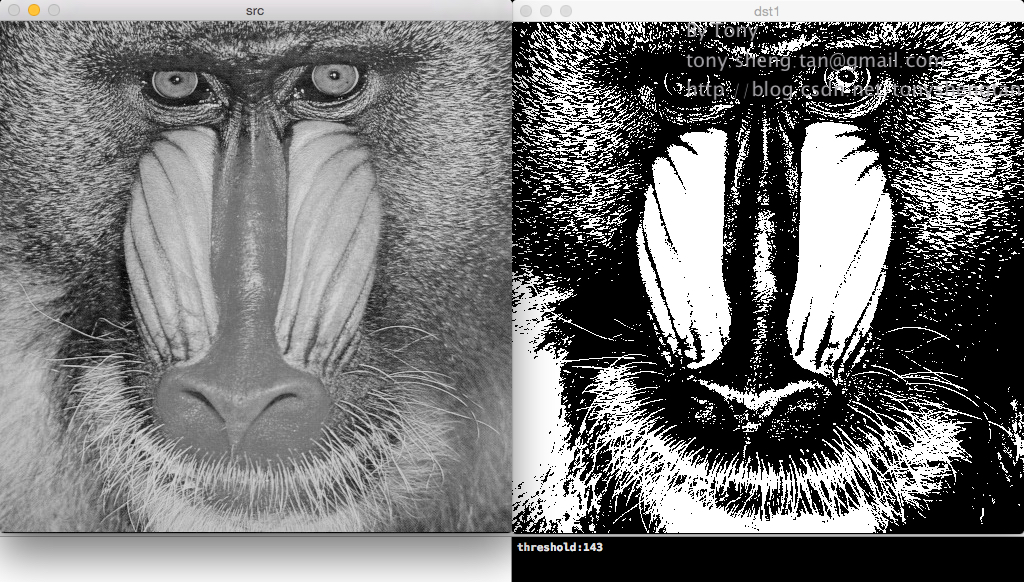

baboon:

总结

OTSU算法产生的阈值是数学角度上的最佳分类,数学基础的贝叶斯公式,但应用也有一定的局限性,比如,前面说过最多的,对全局阈值,目标与背景的大小关系,当目标和背景大小相差很多时,或者噪声很大的时候,对OTSU产生影响较大。
待续。。。
